Zestaw Fotowoltaiczny Sofar 10 kW + Magazyn Energii 16 kWh + Panele 10 kWp

Zestaw fotowoltaiczny 10 kWp z magazynem 16 kWh — Sofar HYD-10K-LT1 + Sofar SF-16KWH-L1 + JA Solar Full Black

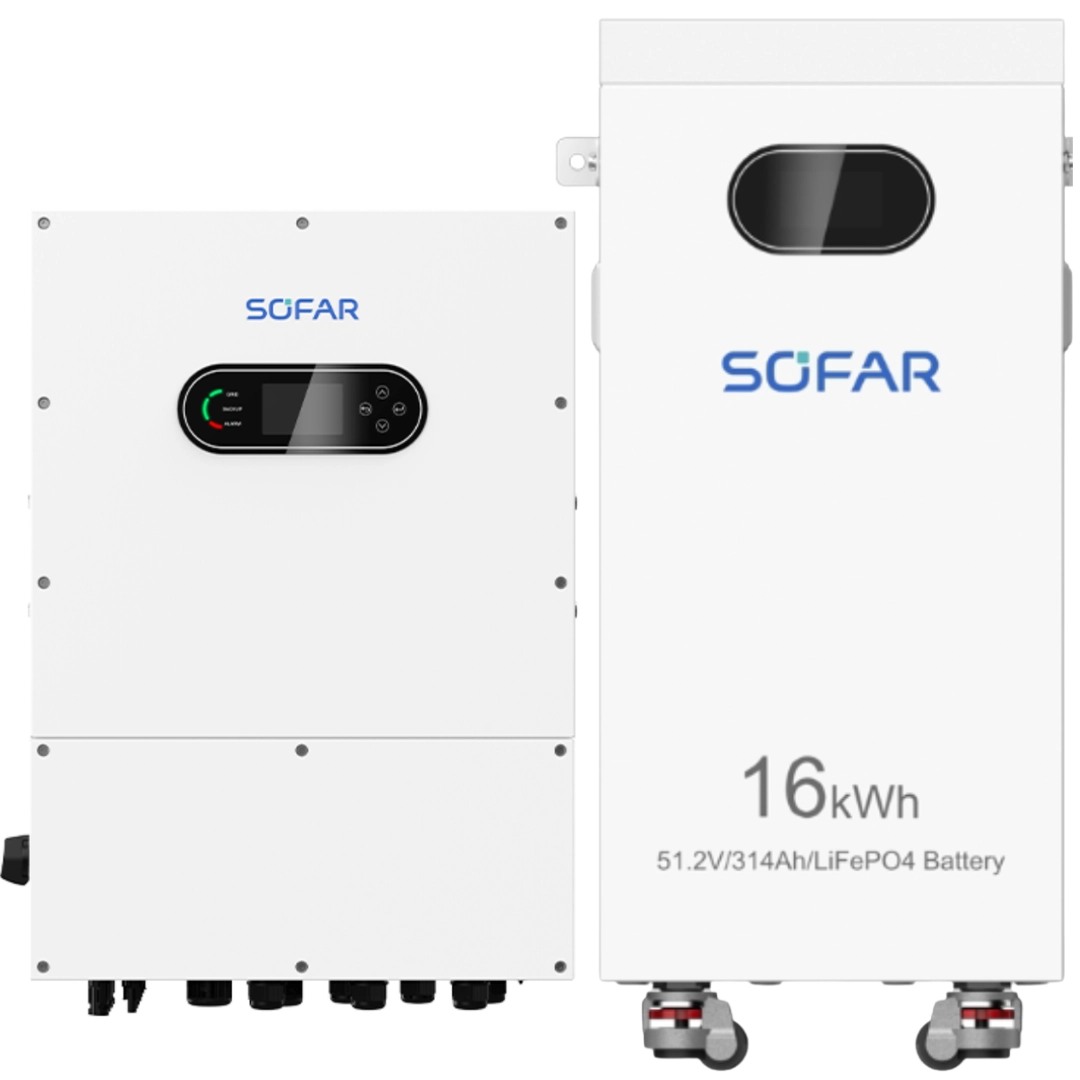

Komplet na dom jednorodzinny oparty na jednym ekosystemie Sofar: hybrydowy falownik Sofar HYD-10K-LT1 10 kW, magazyn energii Sofar SF-16KWH-L1 16 kWh w jednej obudowie i 20 paneli JA Solar 500 W Full Black o łącznej mocy 10 kWp. Do tego gotowa do złożenia skrzynka rozdzielcza z zabezpieczeniami oraz 100 metrów przewodu solarnego. Złączki MC4 dokładamy gratis.

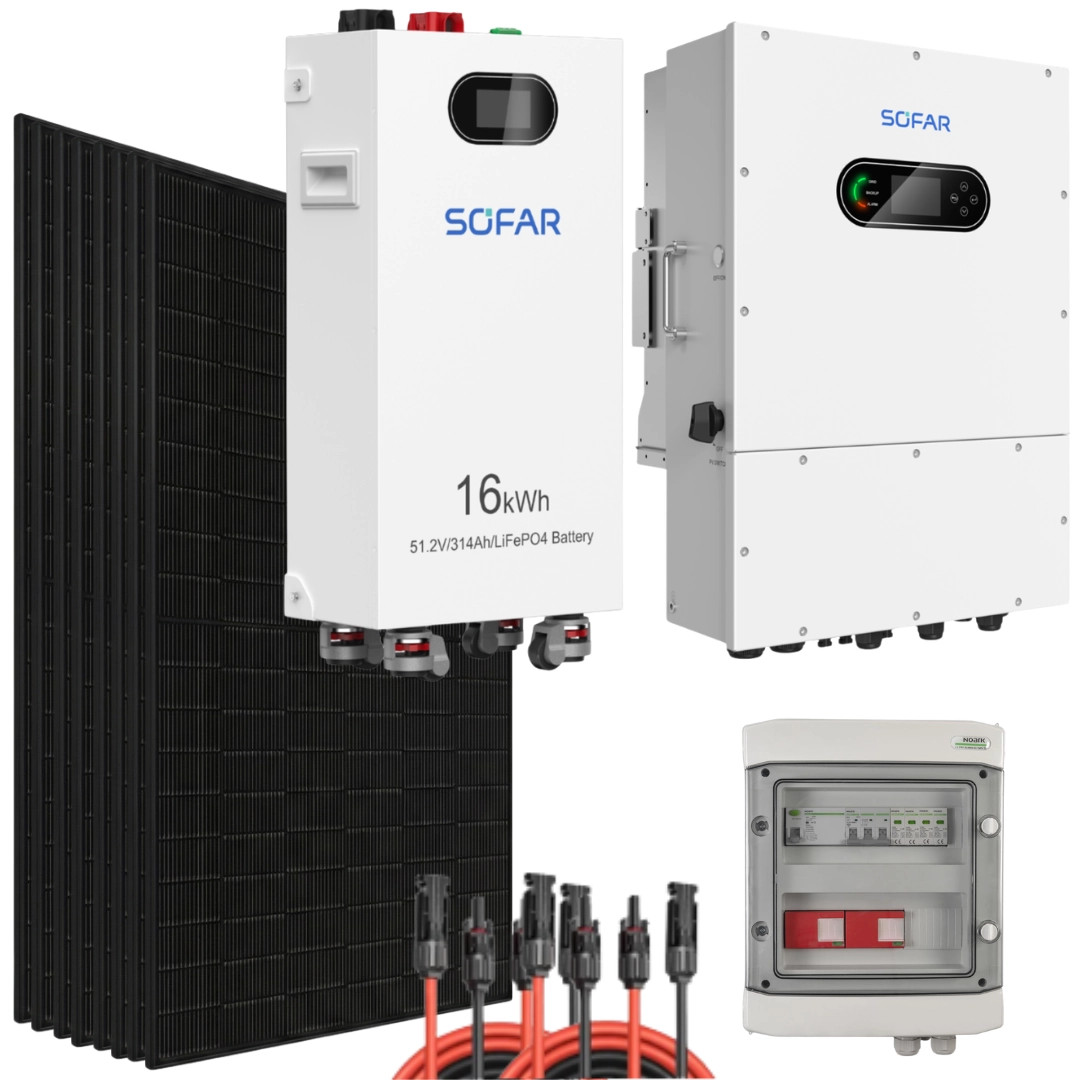

Skład zestawu

• 1 × falownik hybrydowy Sofar HYD-10K-LT1 — 10 kW, trójfazowy, niskonapięciowy (bateria 40–60 V)
• 1 × magazyn energii Sofar SF-16KWH-L1 — 16 kWh, 51,2 V / 314 Ah, LiFePO4, z wyświetlaczem
• 20 × panel JA Solar JAM60D41-500/LB — 500 Wp, N-Type, bifacial szkło–szkło, Full Black (razem 10 000 Wp)
• 1 × skrzynka rozdzielcza — obudowa, ograniczniki przepięć, rozłączniki; komplet komponentów gotowy do złożenia
• Przewód solarny 4 × 25 m — łącznie 100 m, czerwony i czarny
• Złączki MC4 — w komplecie, gratis

Dlaczego ten zestaw

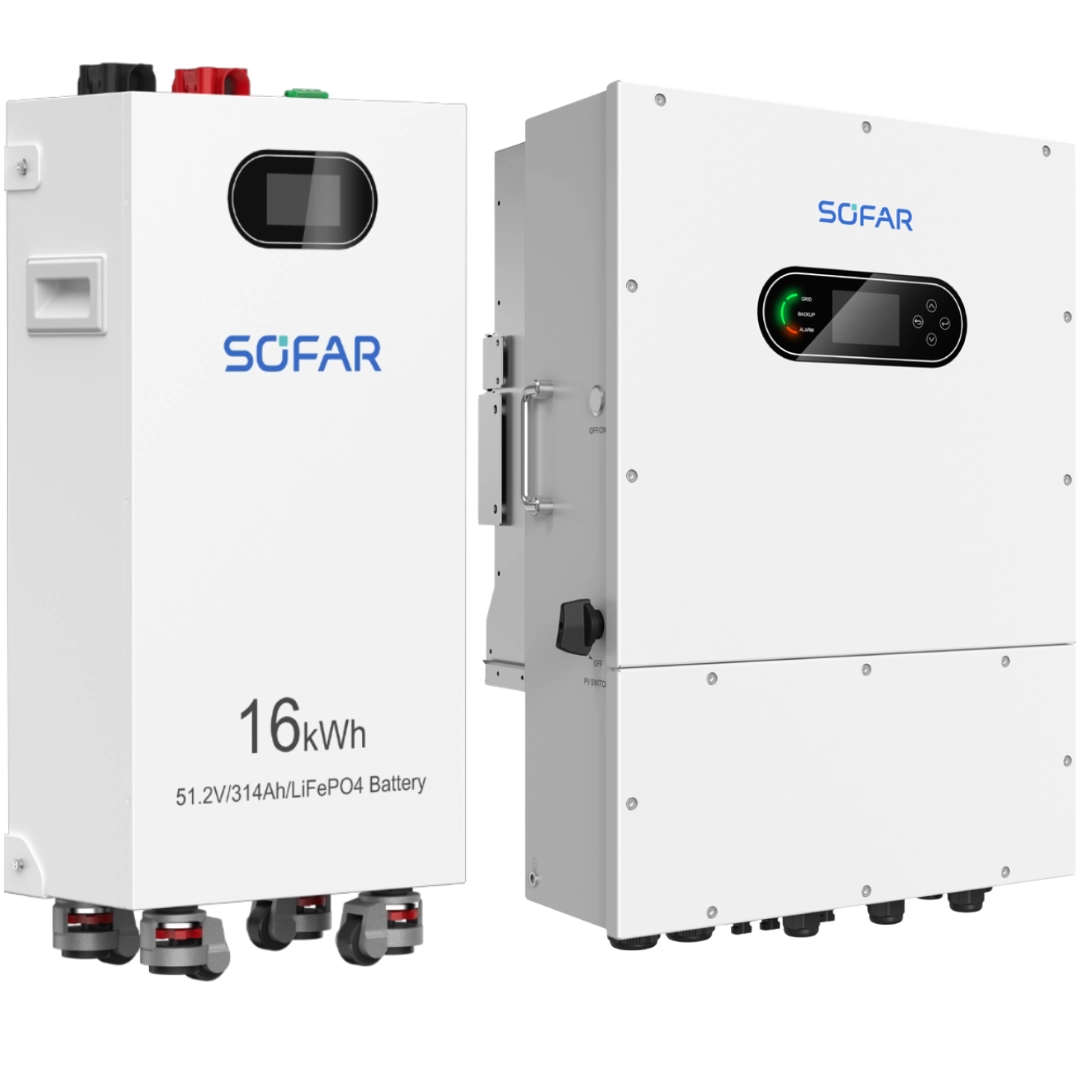

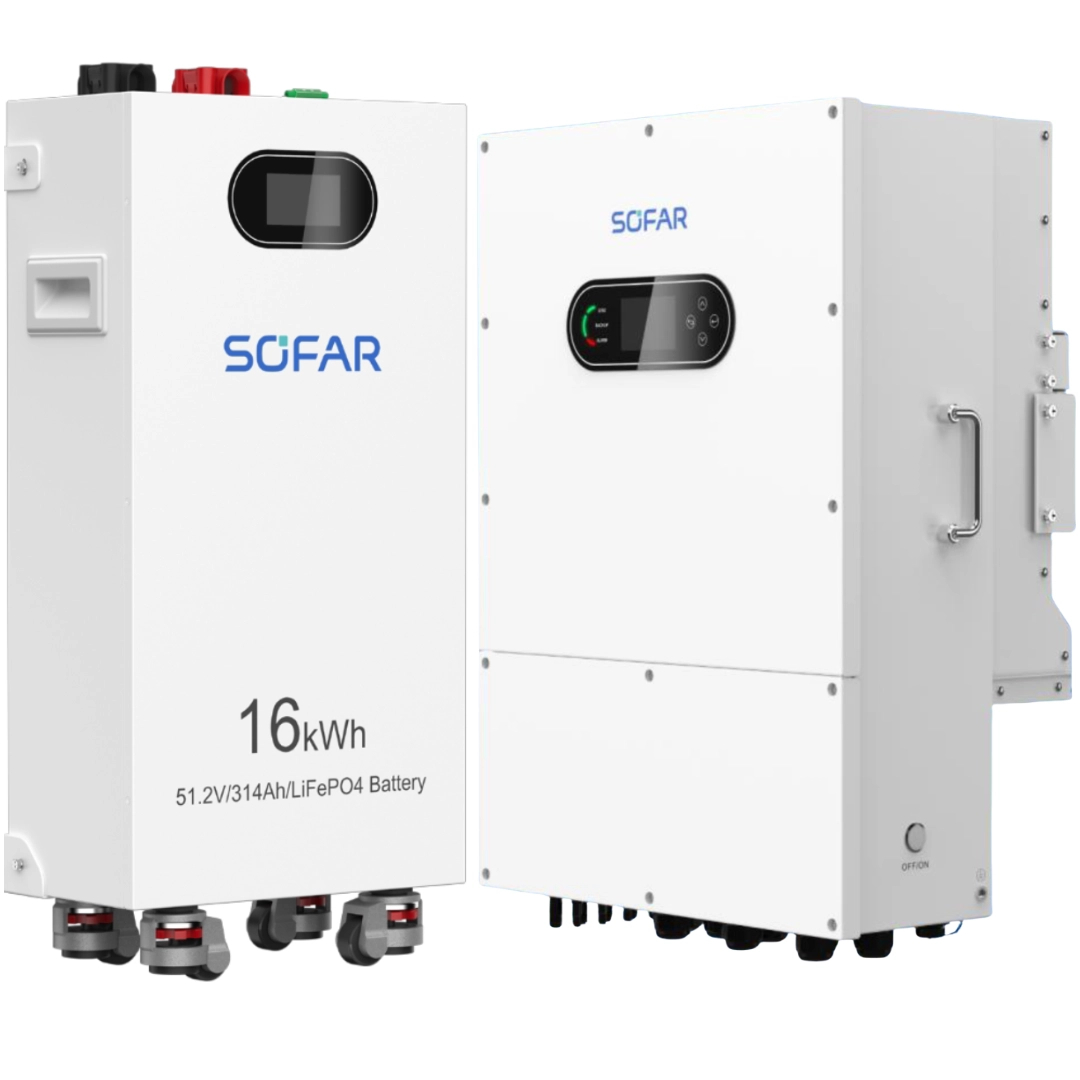

Falownik i magazyn pochodzą od jednego producenta, więc konfigurują się ze sobą automatycznie i są widoczne w jednej aplikacji. Moc paneli jest równa mocy falownika, a zapas po stronie DC pozwala dwukrotnie rozbudować instalację bez wymiany urządzenia.

• Stosunek DC/AC 1,0 — 10 kWp paneli na falowniku 10 kW, bez przewymiarowania i bez obcinania produkcji.
• Zapas na rozbudowę do 20 kWp — falownik przyjmuje dwukrotność swojej mocy znamionowej z PV.
• Szeroki zakres MPPT 160–950 V — instalacja startuje wcześnie rano i pracuje dłużej przy słabym świetle.
• 16 kWh w jednej obudowie — jedno przyłącze DC, jeden BMS, bez składania stosu z małych modułów.
• 8000 cykli przy DOD 90% — ok. 14,4 kWh energii użytecznej z każdego pełnego cyklu.
• Zasilanie awaryjne klasy UPS — przełączenie w 4 ms, 100% obciążenia asymetrycznego, przeciążalność 200% przez 10 s.
• Port generatora — podłączenie agregatu albo sterowanie dużym odbiornikiem.
• Falownik IP66 — może pracować na zewnątrz budynku, w temperaturze od -30 do +60 °C.
• Panele krótsze niż 2 metry — 1953 × 1134 mm mieszczą się na połaciach, na których moduły 2,2 m już nie wchodzą.
• Elektryka DC w komplecie — skrzynka, 100 m przewodu i złączki MC4, bez dokupowania drobiazgów.

Parametry techniczne zestawu

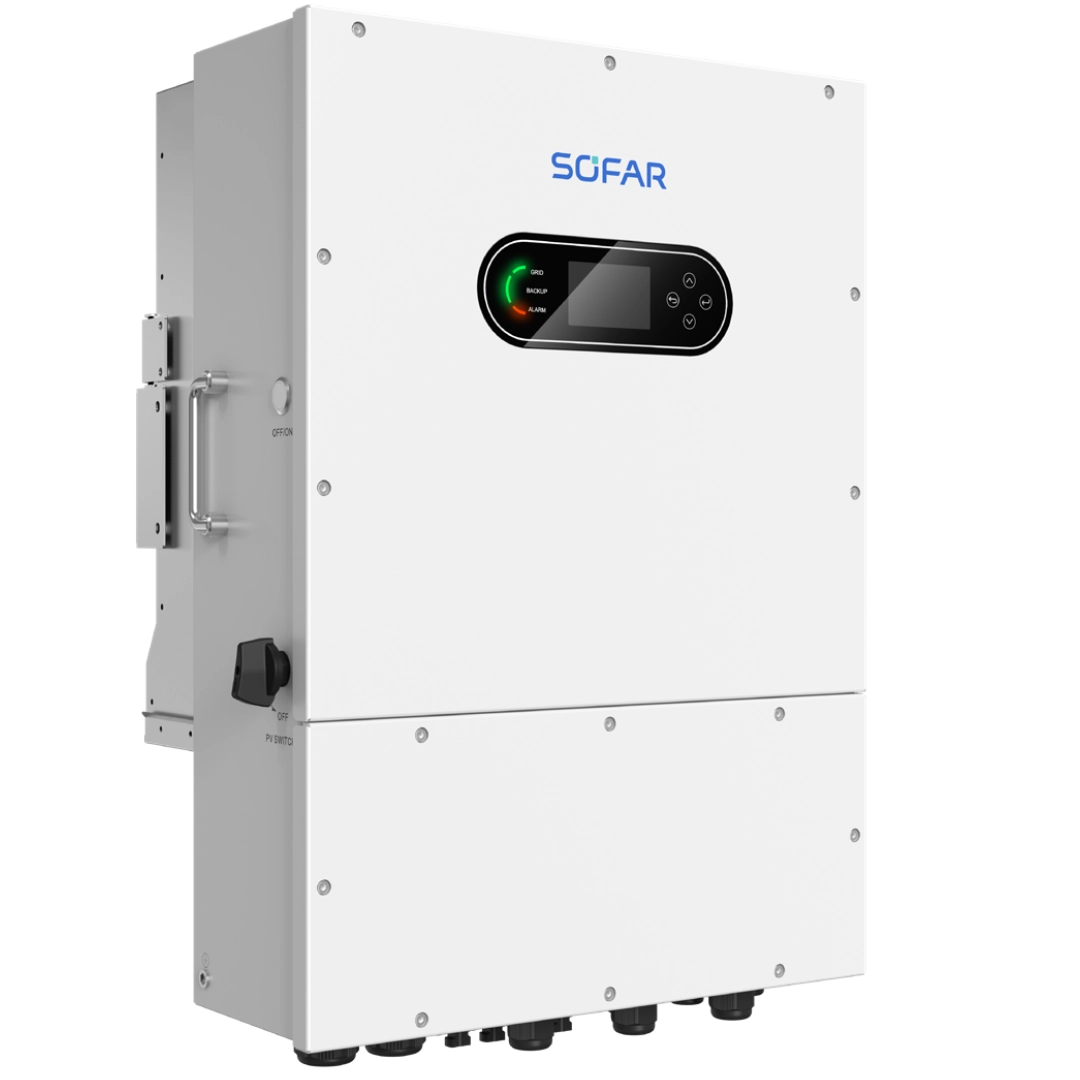

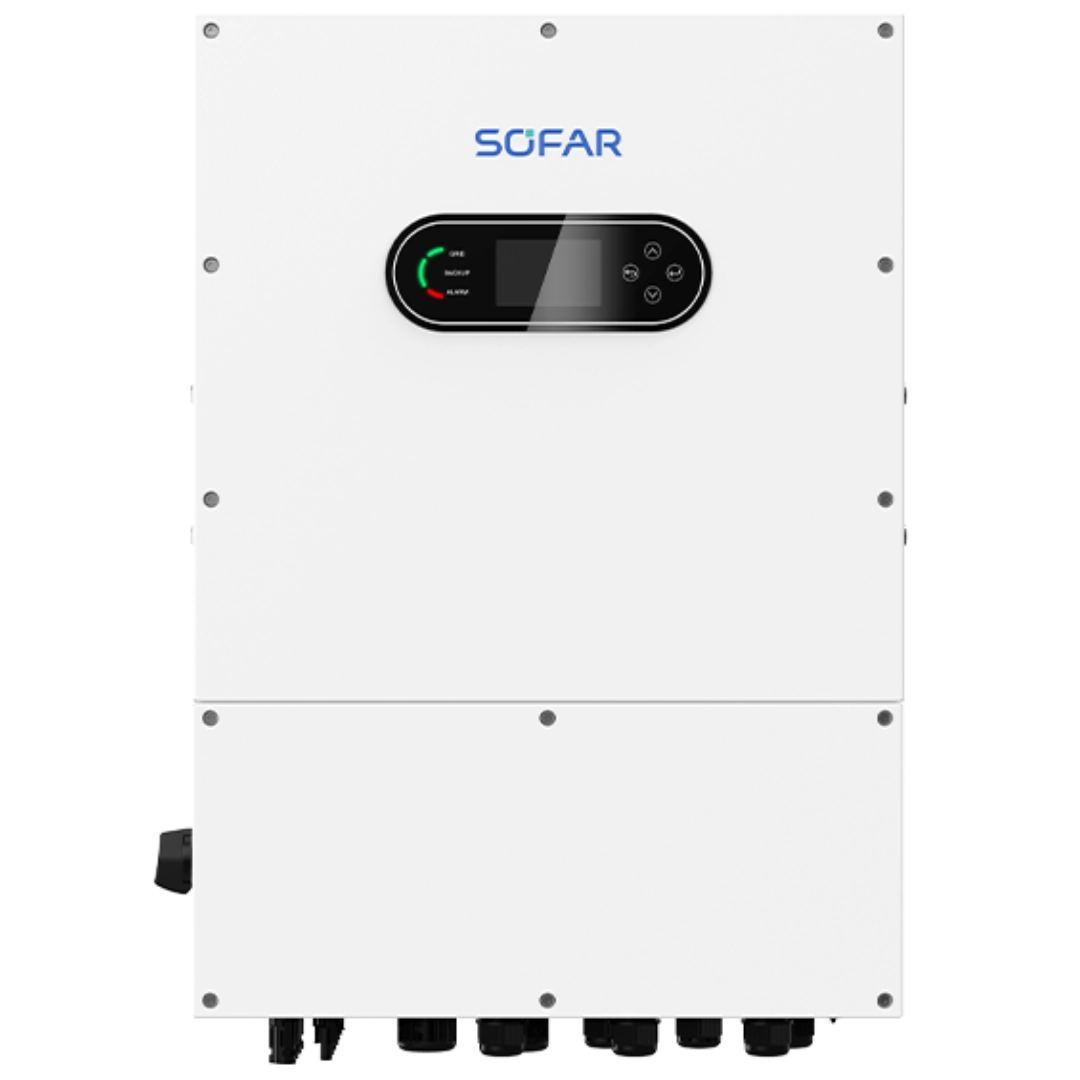

Falownik hybrydowy Sofar HYD-10K-LT1

• Moc znamionowa AC: 10 kW (maks. 11 kVA)
• Maks. moc PV (DC): 20 kWp
• Maks. napięcie DC: 1000 V
• Liczba MPPT / maks. prąd na MPPT: 2 / 40 A
• Zakres napięcia MPPT: 160–950 V
• Zakres napięcia baterii: 40–60 V
• Ładowanie / rozładowanie baterii: 12 kW (240 A) / 10 kW (210 A)
• Sieć: 3N~+PE, 400 V, 50 Hz
• Sprawność maks.: 97,6%
• Stopień ochrony: IP66
• Wymiary / waga: 485 × 690 × 290 mm / 52 kg

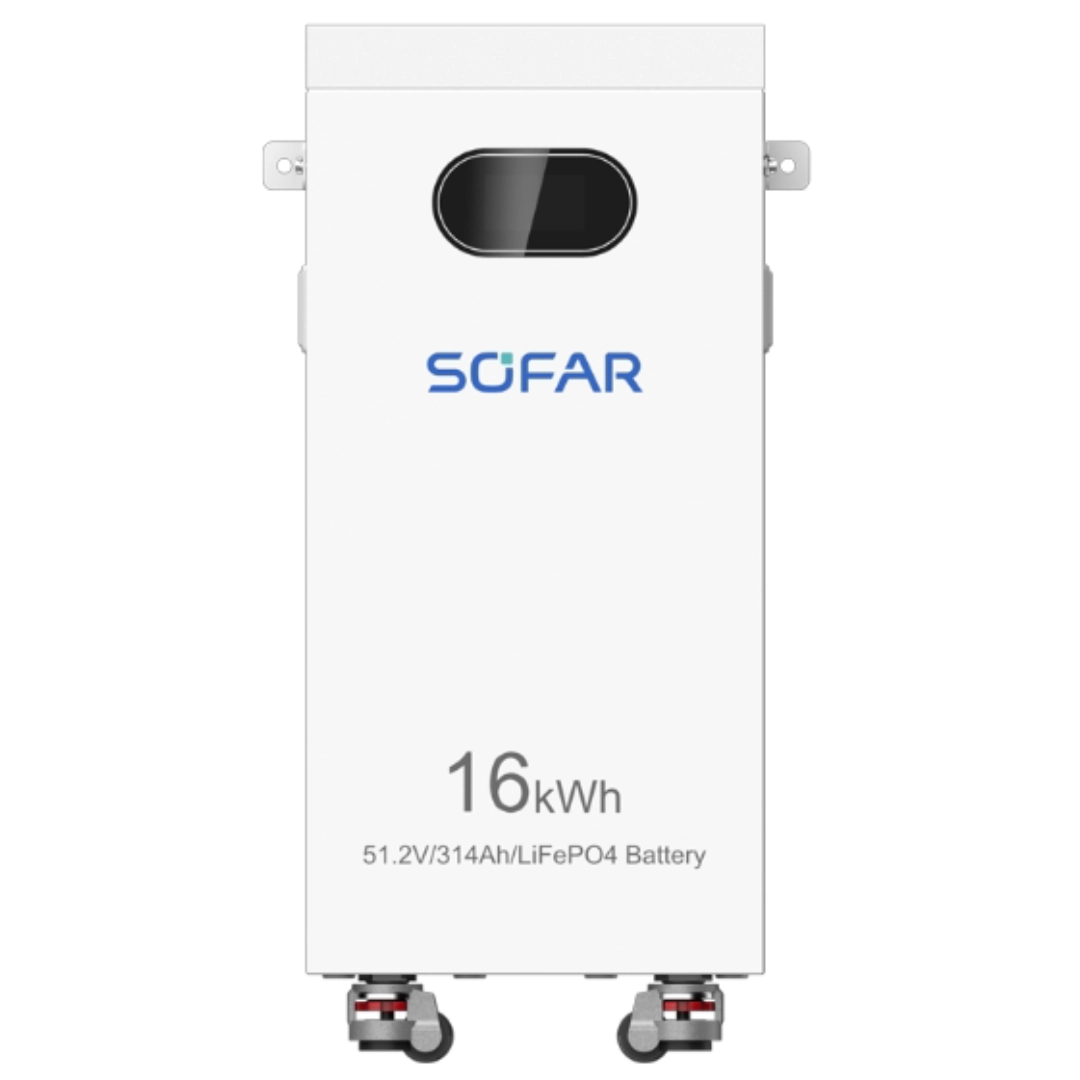

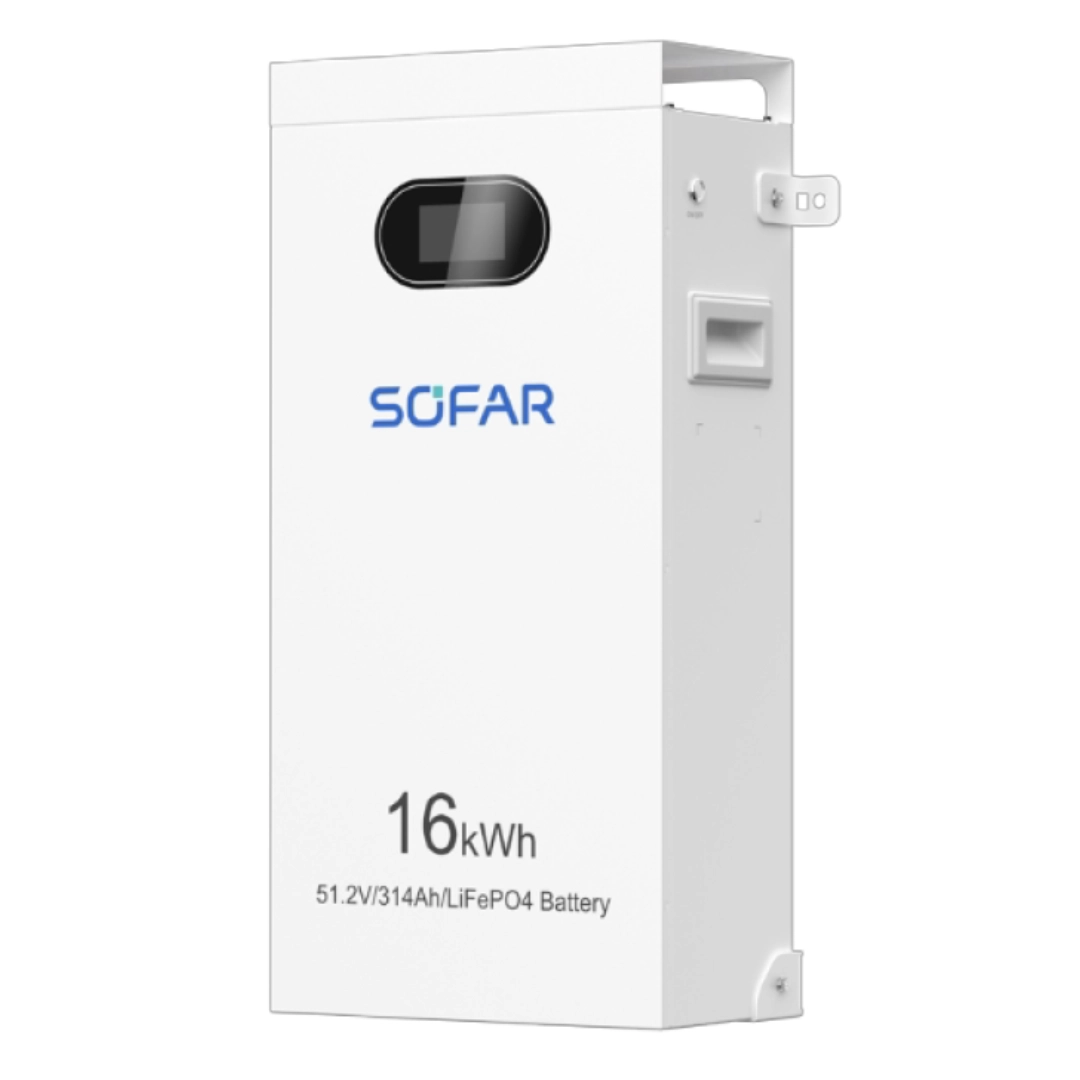

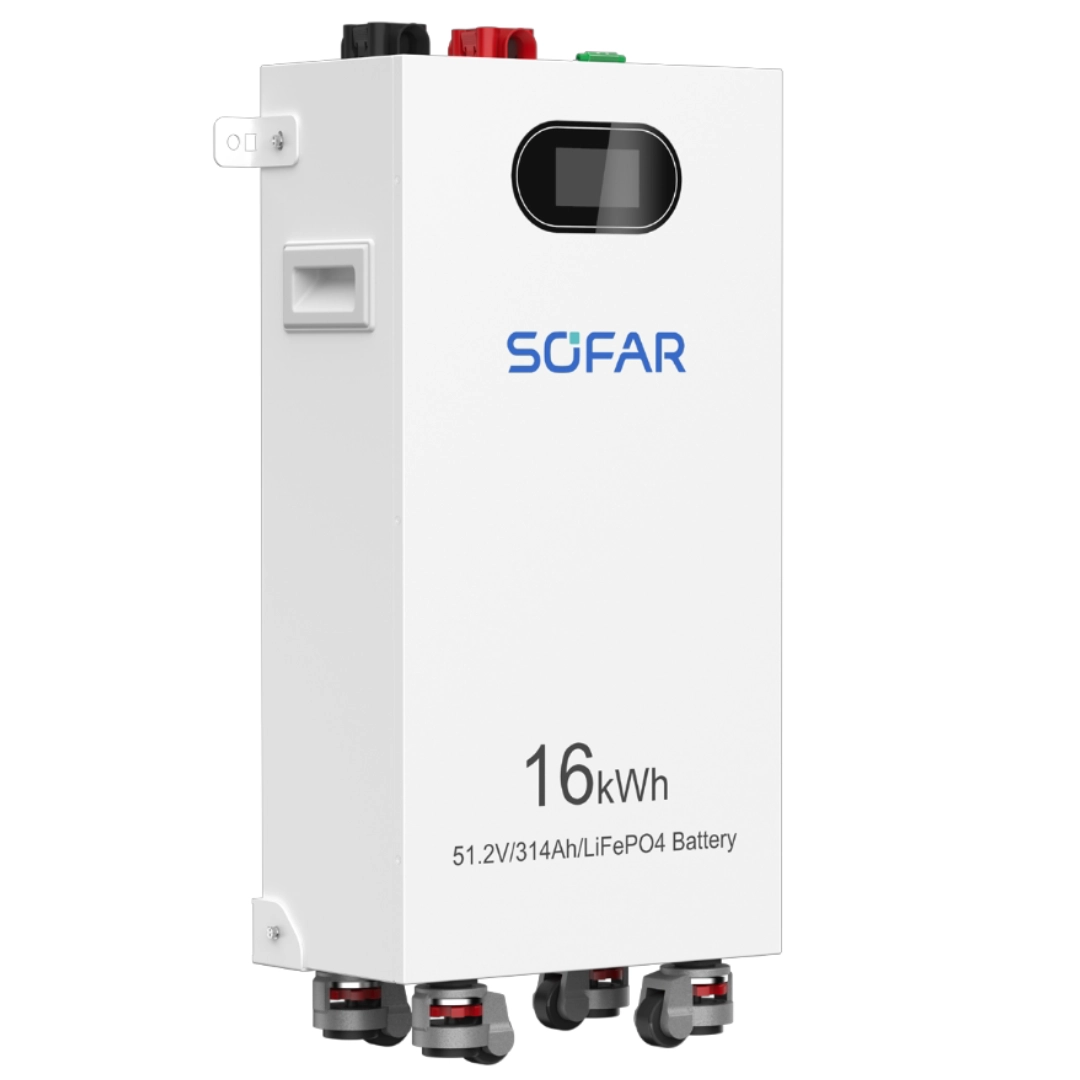

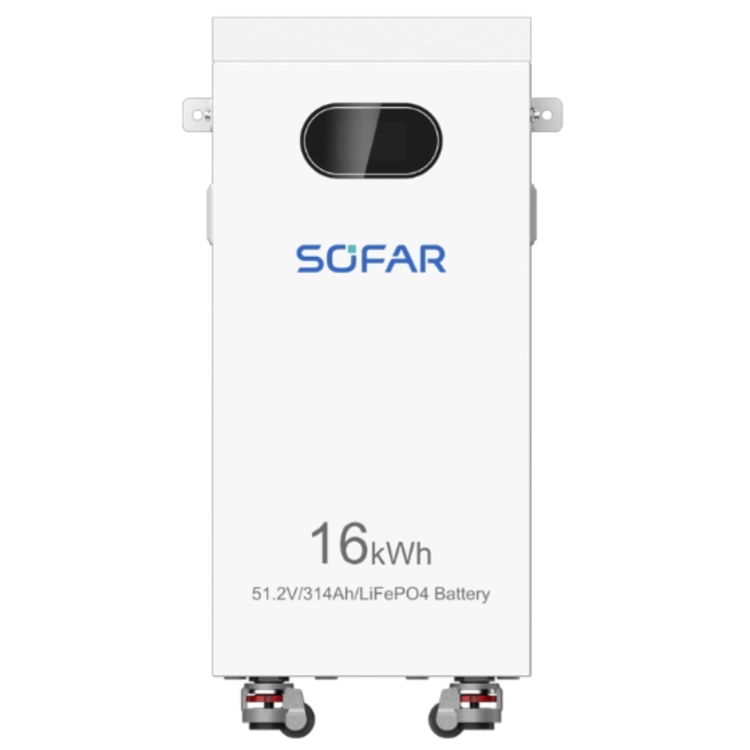

Magazyn energii Sofar SF-16KWH-L1

• Pojemność: 16 kWh (314 Ah przy 51,2 V)
• Typ ogniw: LiFePO4
• Prąd ładowania / rozładowania: 150 A znamionowo, chwilowo do 200 A przy rozładowaniu
• Liczba cykli: 8000 przy DOD 90%
• Rozbudowa: do 16 jednostek równolegle (256 kWh)
• Komunikacja z falownikiem: CAN / RS485
• Montaż: podłogowy na kółkach lub ścienny
• Temperatura pracy: ładowanie od 0 °C, rozładowanie od -20 °C
• Stopień ochrony: IP20 (montaż wewnątrz budynku)
• Wymiary / waga: 425 × 235 × 860 mm / 115 kg

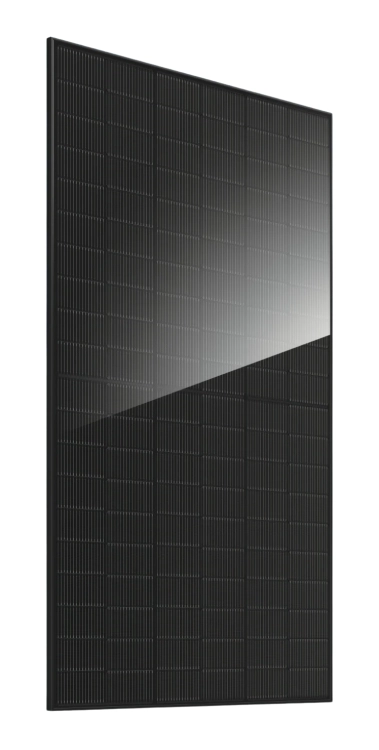

Panele JA Solar JAM60D41-500/LB — 20 sztuk

• Moc maksymalna (Pmax, STC): 500 W, łącznie 10 000 Wp
• Technologia: mono N-Type TOPCon, ogniwa połówkowe, 16 BB
• Bifacjalność: 80% ±10%, szkło–szkło 2,0 / 2,0 mm
• Sprawność modułu: 22,6%
• Vmp / Imp: 36,91 V / 13,55 A
• Voc / Isc: 43,85 V / 14,82 A
• Wymiary / waga: 1953 × 1134 × 30 mm / 27,3 kg (łącznie 546 kg)
• Obciążenie statyczne (przód / tył): 5400 Pa / 2400 Pa
• Spadek mocy: 1% w pierwszym roku, następnie 0,4% rocznie

Jak połączyć panele z falownikiem

Dwadzieścia modułów układa się w dwa stringi po 10 sztuk, po jednym na każdy MPPT. Napięcie jałowe stringa wynosi około 438 V, a napięcie pracy około 369 V — oba głęboko w zakresie MPPT 160–950 V i z dużym zapasem do granicy 1000 V, także w mroźny poranek. Prąd stringa (Isc 14,82 A) to niewiele ponad jedna trzecia dopuszczalnych 40 A na tracker, dlatego przy rozbudowie do 20 kWp można dołożyć drugi string równolegle na każdy MPPT. 100 metrów przewodu wystarcza na typowe poprowadzenie dwóch stringów z dachu do falownika.

Zabezpieczenia i nadzór

• Ograniczniki przepięć i rozłączniki w skrzynce rozdzielczej z zestawu
• Ochrona przed odwrotną polaryzacją DC, przeciążeniem i zwarciem wyjścia AC
• Monitoring rezystancji izolacji i prądu upływu, zabezpieczenie antywyspowe
• BMS magazynu z ochroną przed przeładowaniem, głębokim rozładowaniem i przegrzaniem
• Zdalny monitoring pracy falownika i baterii w aplikacji producenta

Dla kogo jest ten zestaw

Dla domu o rocznym zużyciu 6–10 MWh, który chce zatrzymać energię z dnia na wieczór zamiast oddawać ją do sieci. Magazyn 16 kWh pokrywa typową dobę zwykłej pracy domu, a przy zasilaniu samych obwodów krytycznych — lodówki, oświetlenia, pompy CO i routera — wystarcza na dłużej. Jeden moduł SF-16KWH-L1 oddaje znamionowo około 7,5 kW; drugi moduł połączony równolegle podnosi pojemność do 32 kWh i pozwala wykorzystać pełne 10 kW rozładowania falownika.

Pełna specyfikacja techniczna

Dokumentacja

W zakładce z plikami znajdziesz polskie karty katalogowe i instrukcje falownika oraz magazynu, kartę katalogową paneli JA Solar, warunki gwarancji Sofar dla falownika i baterii, certyfikat EN 50549 potrzebny przy zgłoszeniu mikroinstalacji do operatora sieci oraz kartę charakterystyki magazynu (MSDS). Panele JA Solar objęte są 15-letnią gwarancją produktową i 30-letnią gwarancją liniową mocy.

Najczęściej zadawane pytania

Czy falownik 10 kW wystarczy na 10 kWp paneli?

Tak. Falownik przyjmuje do 20 kWp z PV, więc 10 kWp wykorzystuje połowę jego możliwości po stronie DC i zostawia miejsce na rozbudowę bez wymiany urządzenia.

Ile energii wyprodukuje instalacja 10 kWp?

W polskich warunkach zwykle 9 500–10 500 kWh rocznie, zależnie od kierunku i nachylenia połaci oraz zacienienia. Panele bifacjalne dokładają kilka procent przy montażu z prześwitem i jasnym podłożem.

Co trzeba dokupić, żeby uruchomić instalację?

Konstrukcję montażową pod panele — dobiera się ją do rodzaju dachu lub gruntu. Skrzynka rozdzielcza, przewody solarne i złączki MC4 są już w zestawie.

Czy magazyn trzeba zgłaszać?

Magazyn energii do 30 kWh nie wymaga osobnego zgłoszenia, a 16 kWh mieści się poniżej tego progu. Mikroinstalację PV zgłasza się do operatora sieci — certyfikat EN 50549 falownika jest w plikach do pobrania.

Czy da się później rozbudować magazyn?

Tak, do 16 modułów SF-16KWH-L1 połączonych równolegle. Już drugi moduł podwaja pojemność do 32 kWh i pozwala korzystać z pełnej mocy rozładowania falownika.
