Zestaw Fotowoltaiczny Deye 12 kW + Magazyn Energii 16,08 kWh + Panele 10 kWp

Zestaw fotowoltaiczny 10 kWp z magazynem 16,08 kWh — Deye 12 kW + DiPower + JA Solar Full Black

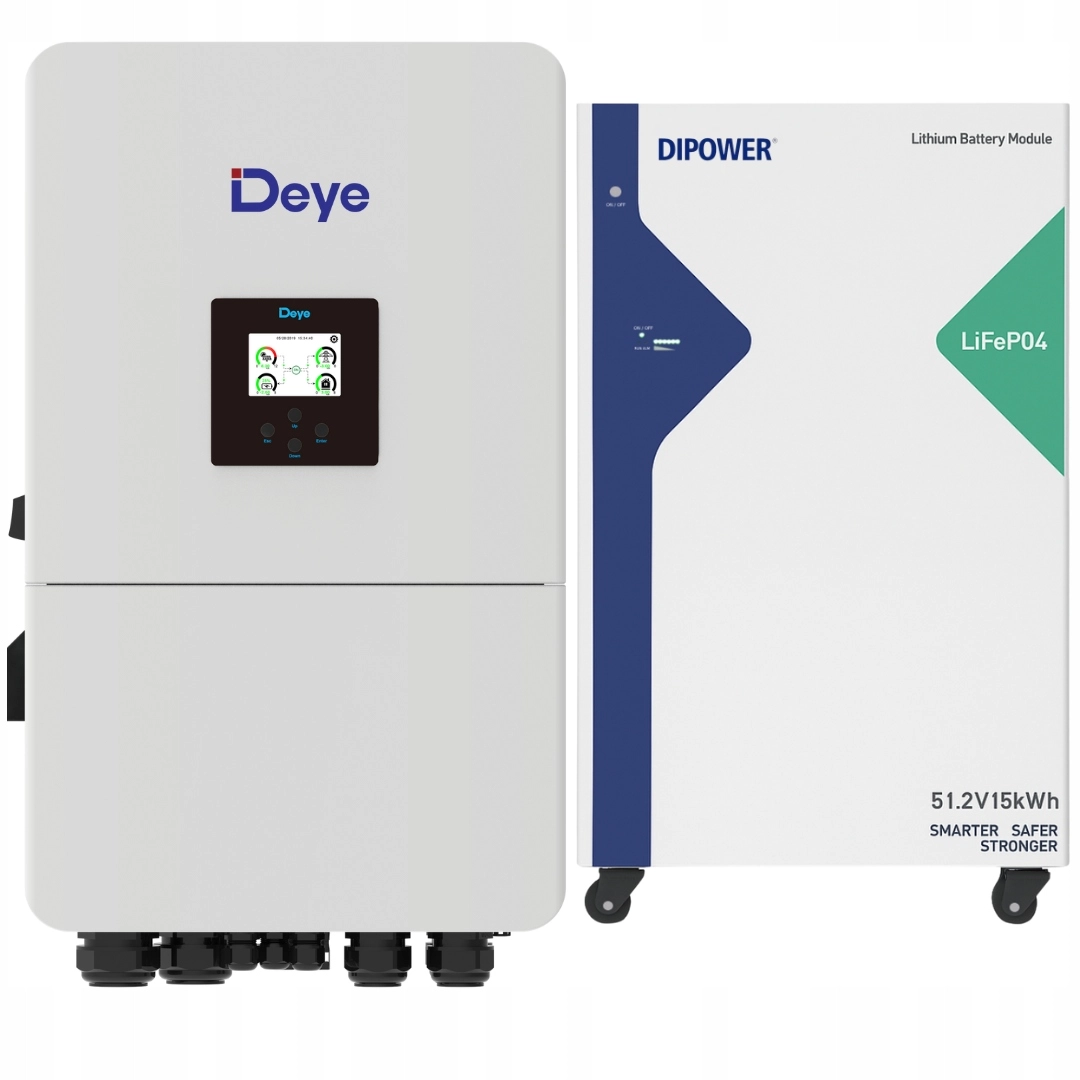

Instalacja pod dom jednorodzinny, w której moc falownika i moc paneli są do siebie dobrane, a nie przewymiarowane. Deye SUN-12K-SG05LP3-EU o mocy 12 kW, magazyn energii DiPower 16,08 kWh na kółkach i 20 paneli JA Solar 500 W Full Black — łącznie 10 kWp. W komplecie skrzynka rozdzielcza z zabezpieczeniami i przewody solarne z zaciśniętymi złączami MC4.

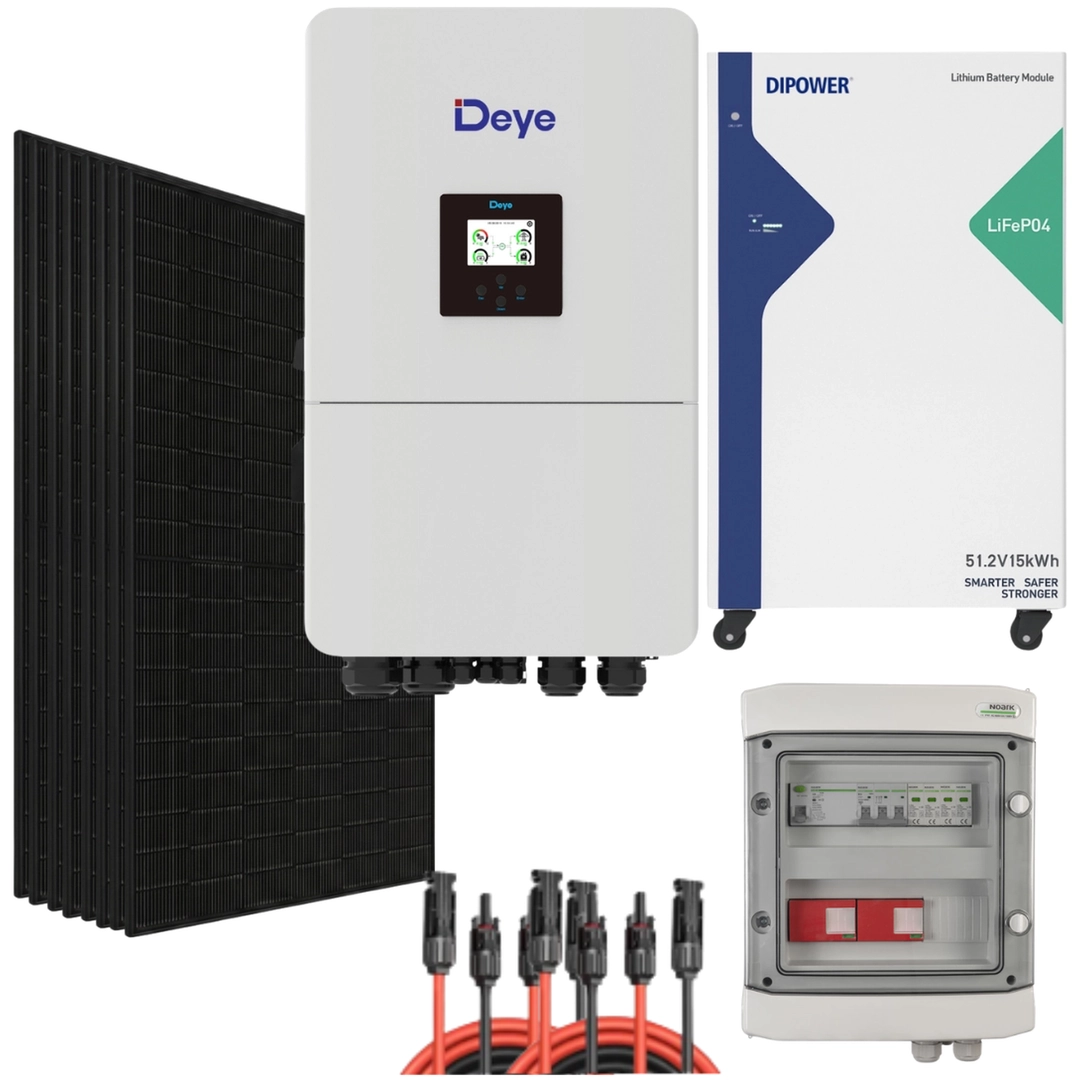

Co dostajesz w zestawie

• 1 × falownik hybrydowy Deye SUN-12K-SG05LP3-EU-SM2 — 12 kW, trójfazowy, niskonapięciowy
• 1 × magazyn energii DiPower GX 51314 — 16,08 kWh, 314 Ah, LiFePO4, wolnostojący na kółkach

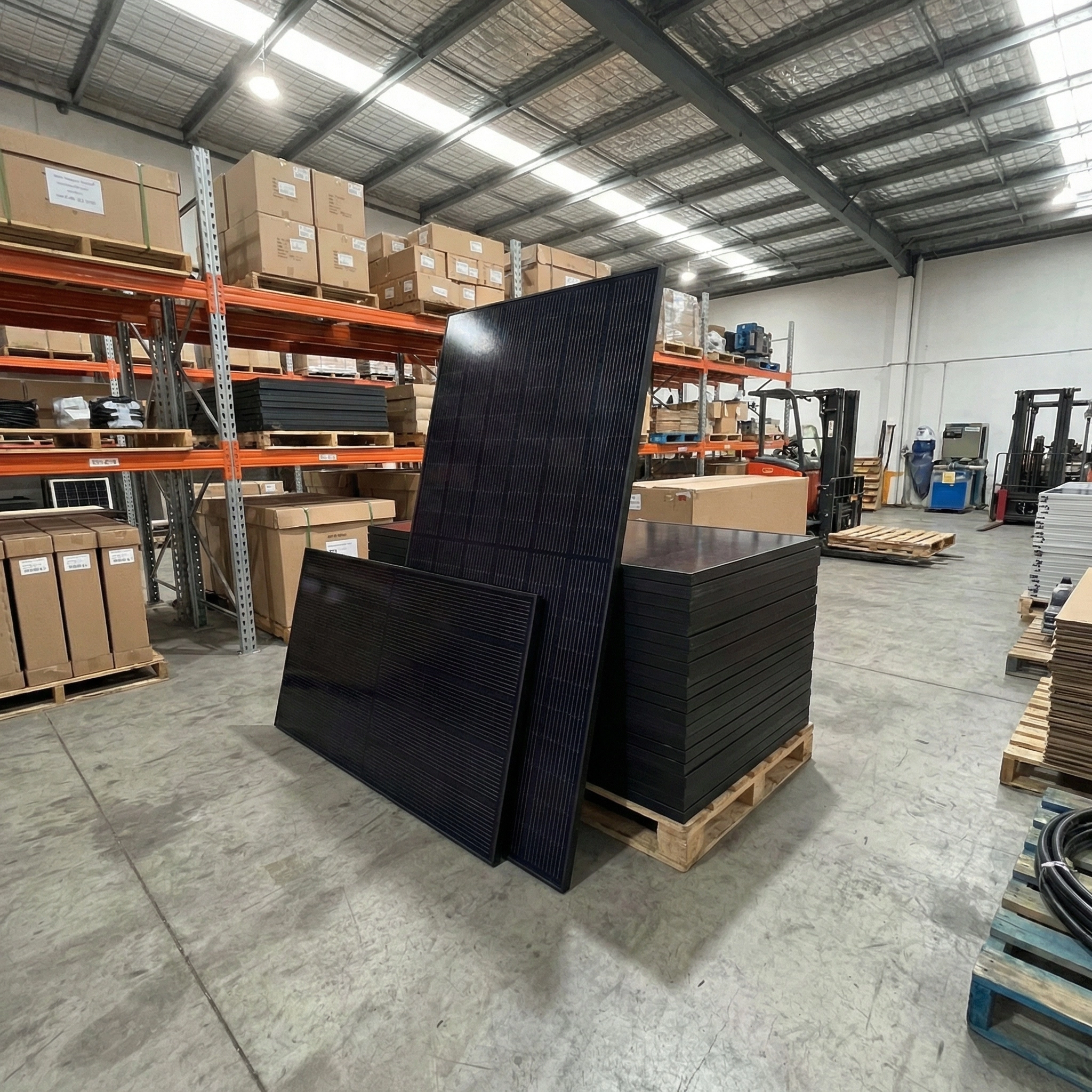

• 20 × panel JA Solar JAM60D41-500/LB — 500 Wp, N-Type, bifacial szkło–szkło, Full Black
• 1 × skrzynka rozdzielcza — obudowa, ograniczniki przepięć, rozłączniki, gotowe do złożenia
• Przewody solarne 2 × 25 m z zaciśniętymi złączami MC4 (dłuższe odcinki na życzenie)

Dlaczego 12 kW, a nie więcej

Przy 10 kWp paneli falownik 12 kW pracuje w stosunku DC/AC około 0,83 — czyli blisko punktu, w którym instalacja oddaje najwięcej przy najniższym koszcie urządzenia. Mocniejszy falownik podniósłby cenę zestawu i przez większość roku pracowałby na ułamku swoich możliwości.

• Ładowanie i rozładowanie magazynu prądem 240 A — magazyn 16,08 kWh naładuje się z nadwyżki w kilka godzin dobrego dnia.
• Zasilanie awaryjne z prawdziwego zdarzenia — praca off-grid, moc szczytowa dwukrotność znamionowej przez 10 sekund, czyli rozruch pompy czy sprężarki bez potykania się.
• Złącze GEN — agregat może doładować magazyn, gdy sieci nie ma dłużej niż jeden wieczór.
• 100% obciążenia asymetrycznego, do 50% mocy znamionowej na pojedynczą fazę — istotne przy pompie ciepła albo ładowarce samochodu.
• Zapas na rozbudowę paneli do 18 kWp — falownik przyjmie 18 000 W z PV, zestaw startuje z 10 000 Wp.
• Praca równoległa do 10 falowników, jeśli instalacja miałaby kiedyś urosnąć skokowo.

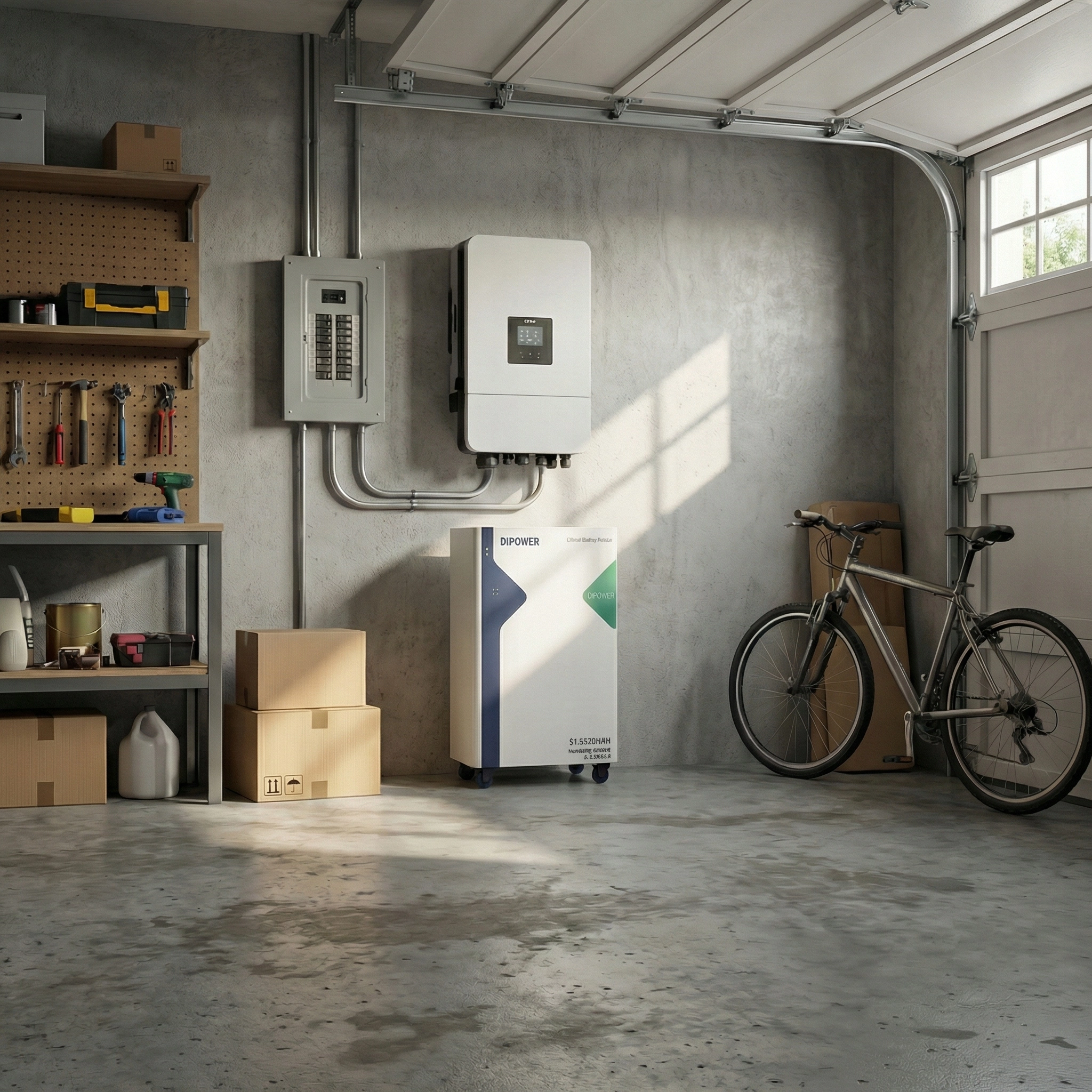

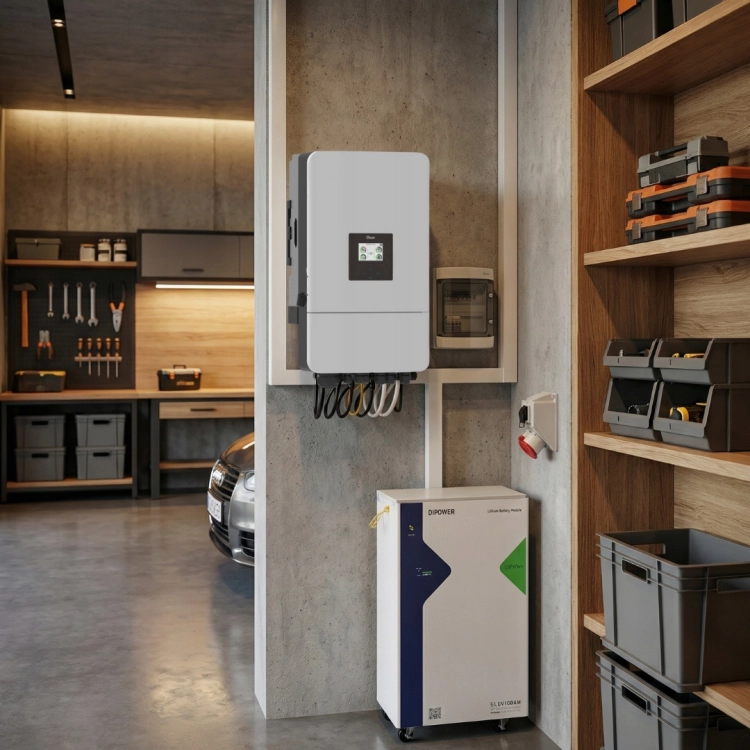

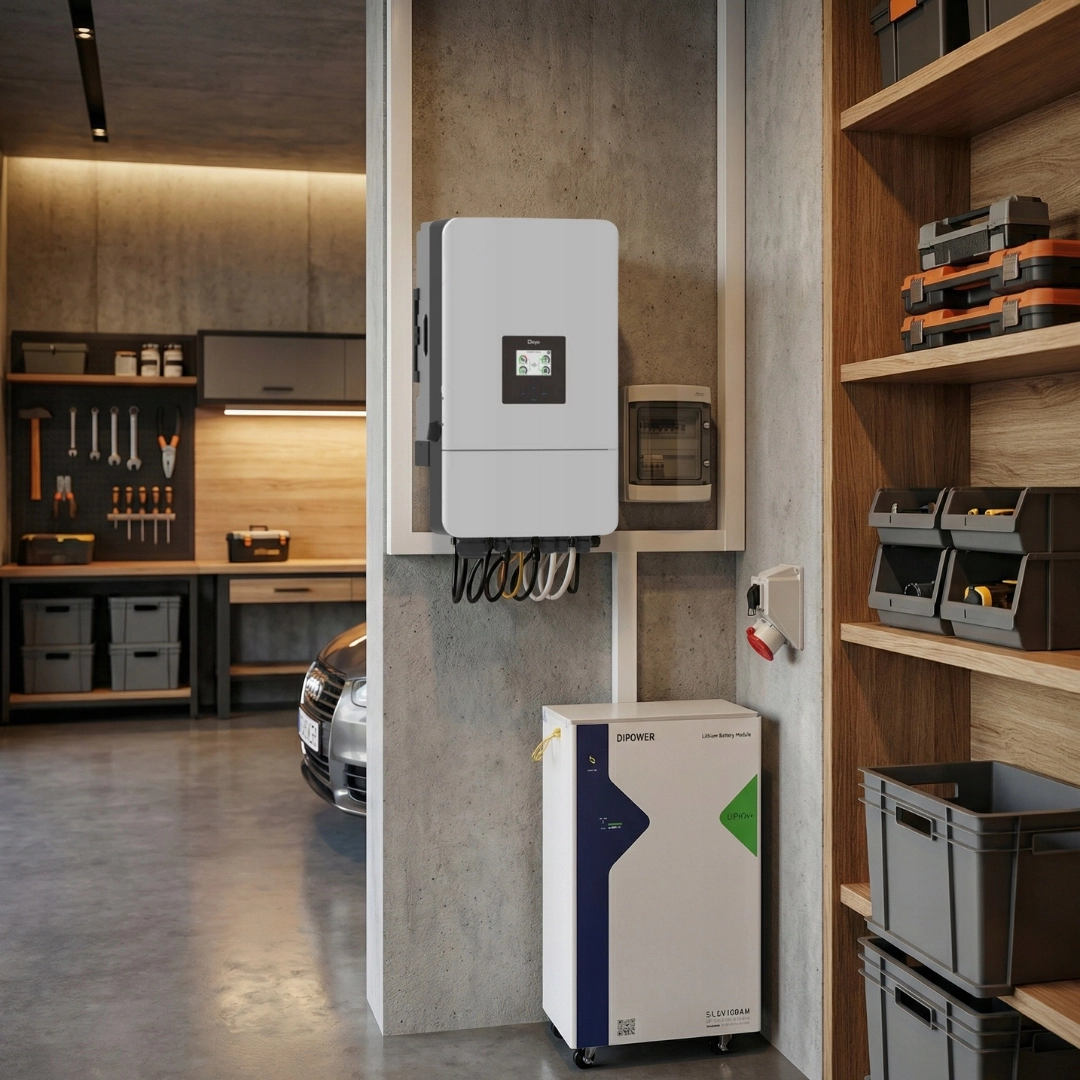

• Magazyn na kółkach — bez kotwienia i konstrukcji nośnej, wjeżdża do kotłowni i podłącza się plug and play.
• Rozbudowa magazynu do 16 modułów równolegle, docelowo 257,28 kWh.
• Panele krótsze niż 2 metry — 1953 × 1134 mm układa się na połaci, na której moduły 2,2-metrowe już się nie mieszczą.
• Kwalifikacja do dotacji Mój Prąd 7.

Parametry techniczne zestawu

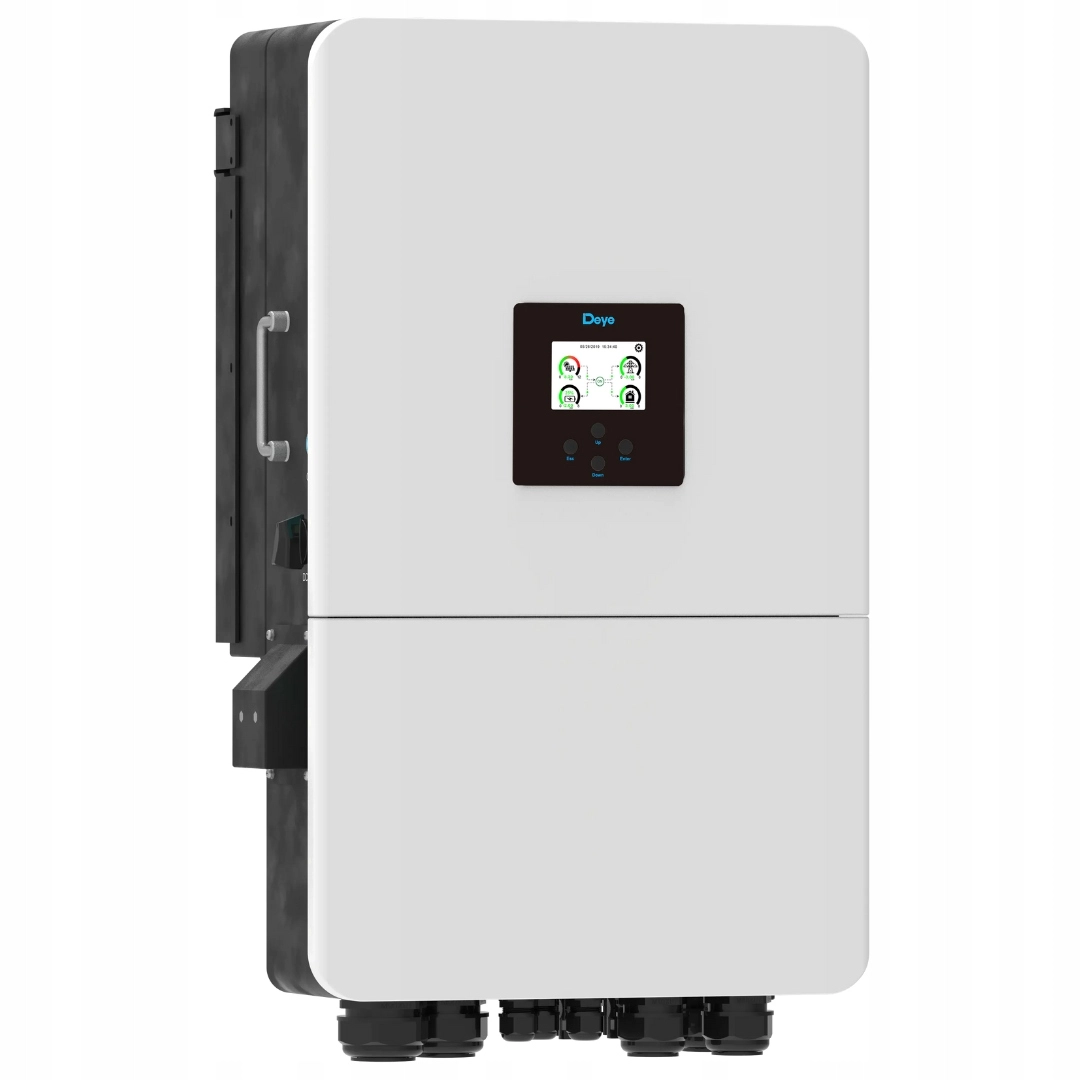

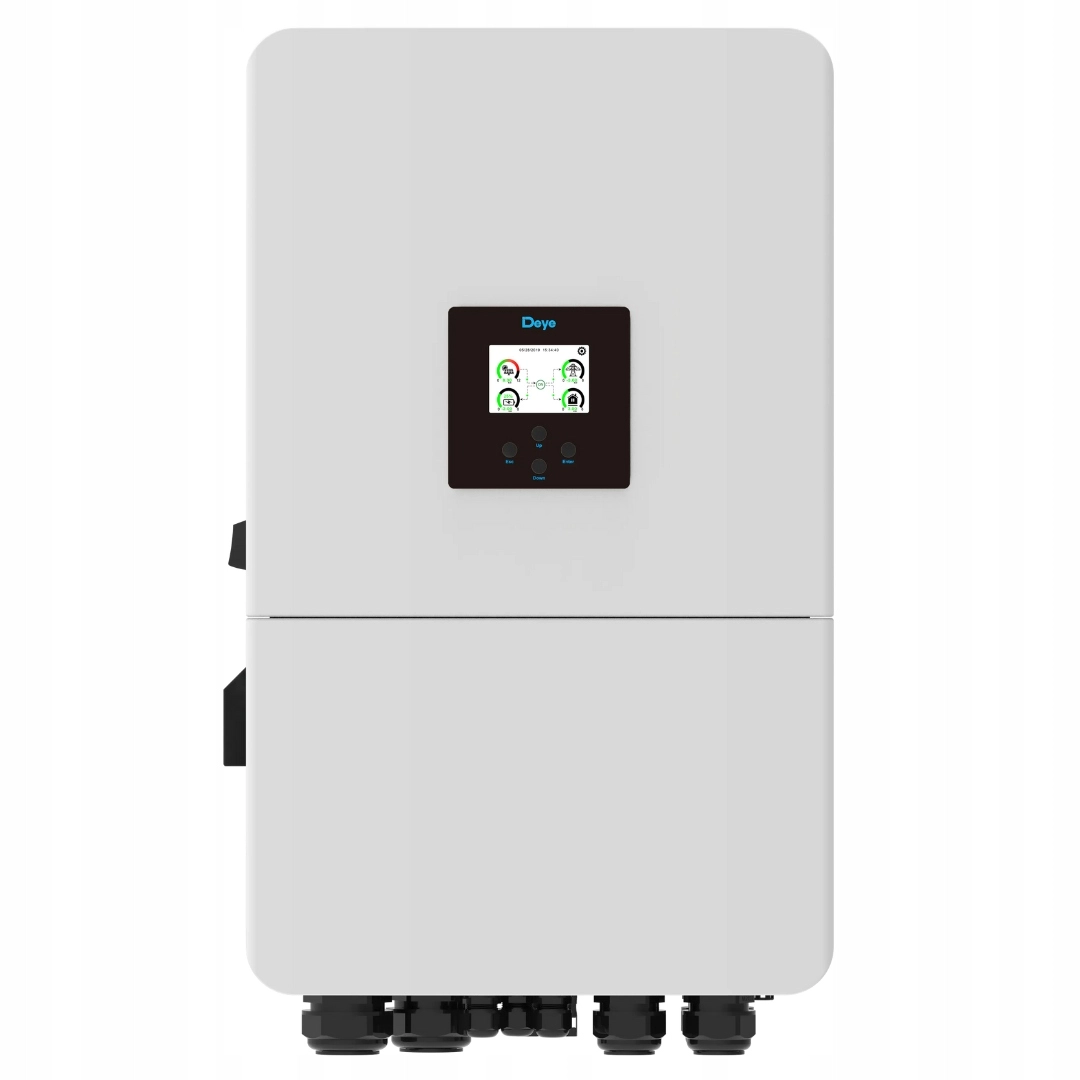

Falownik hybrydowy Deye SUN-12K-SG05LP3-EU-SM2

• Moc znamionowa AC: 12 000 W (maks. moc pozorna 13 200 VA)
• Maks. moc PV (DC): 18 000 W
• Maks. napięcie PV: 800 V
• Liczba MPPT / stringów: 2 MPPT / 1 + 1 string
• Zakres napięcia MPPT: 200–650 V (napięcie startu 160 V)
• Maks. prąd wejściowy PV: 20 + 20 A (prąd zwarciowy 30 + 30 A)
• Maks. prąd ładowania i rozładowania baterii: 240 A
• Zakres napięcia baterii: 40–60 V
• Przepustowość AC (sieć → odbiory): 45 A
• Praca równoległa: do 10 falowników on-grid i off-grid
• Sprawność maks. / europejska / MPPT: 97,6% / 97,0% / powyżej 99%
• Komunikacja: RS485, RS232, CAN; monitoring Wi-Fi, LAN, GPRS, Bluetooth, 4G (opcje)
• Stopień ochrony / głośność: IP65 / do 55 dB
• Wymiary (szer. × wys. × gł.): 386 × 660 × 253 mm
• Waga: 35,2 kg

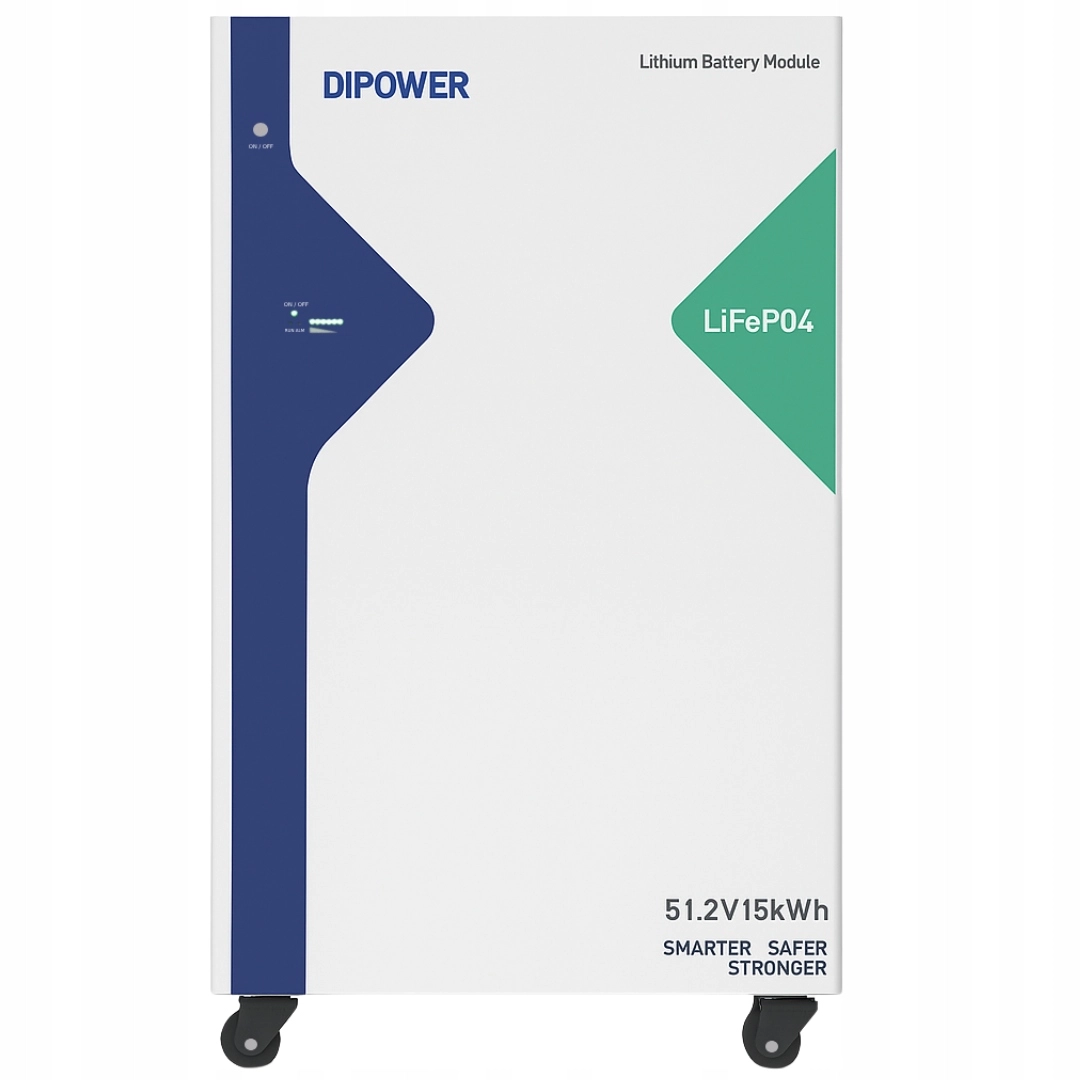

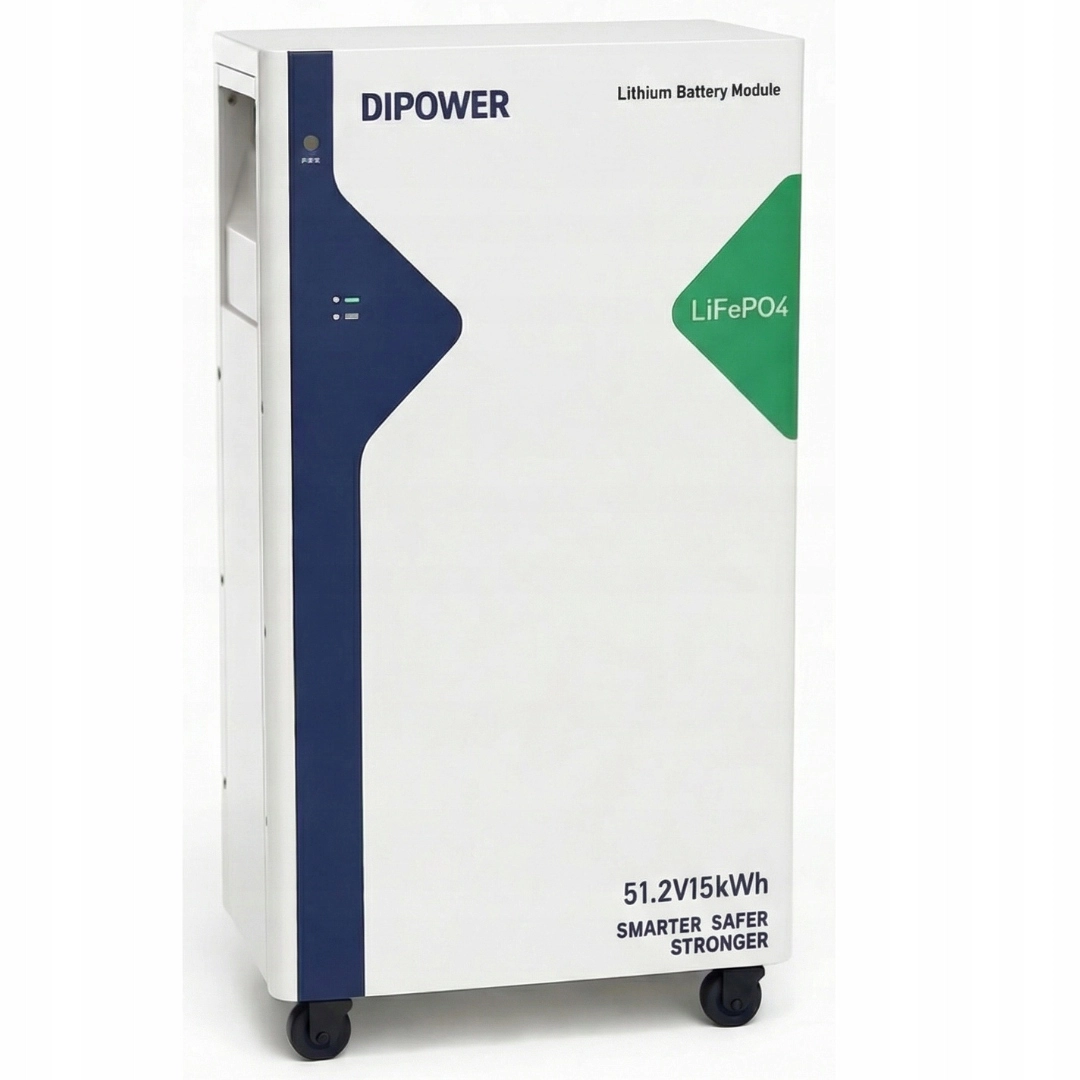

Magazyn energii DiPower 16,08 kWh (GX 51314)

• Pojemność: 16,08 kWh (314 Ah przy 51,2 V)
• Napięcie znamionowe / zakres: 51,2 V / 44,8–57,6 V
• Chemia i konfiguracja ogniw: LiFePO4, 16S1P
• Prąd ładowania i rozładowania: 200 A
• Liczba cykli: 6000
• Rozbudowa: do 16 baterii równolegle (257,28 kWh)
• Komunikacja BMS: CAN 2.0 / RS485 / RS232 — Deye, Growatt, Hoymiles
• Montaż: wolnostojący, na kółkach
• Stopień ochrony: IP20 (montaż wewnątrz budynku)
• Temperatura pracy: 0–60°C
• Wymiary (szer. × gł. × wys.): 46 × 24 × 83,5 cm
• Waga: 117,5 kg
• Certyfikaty: IEC 62619, EN 61000-6-1, EN 61000-3, RoHS, UN 38.3

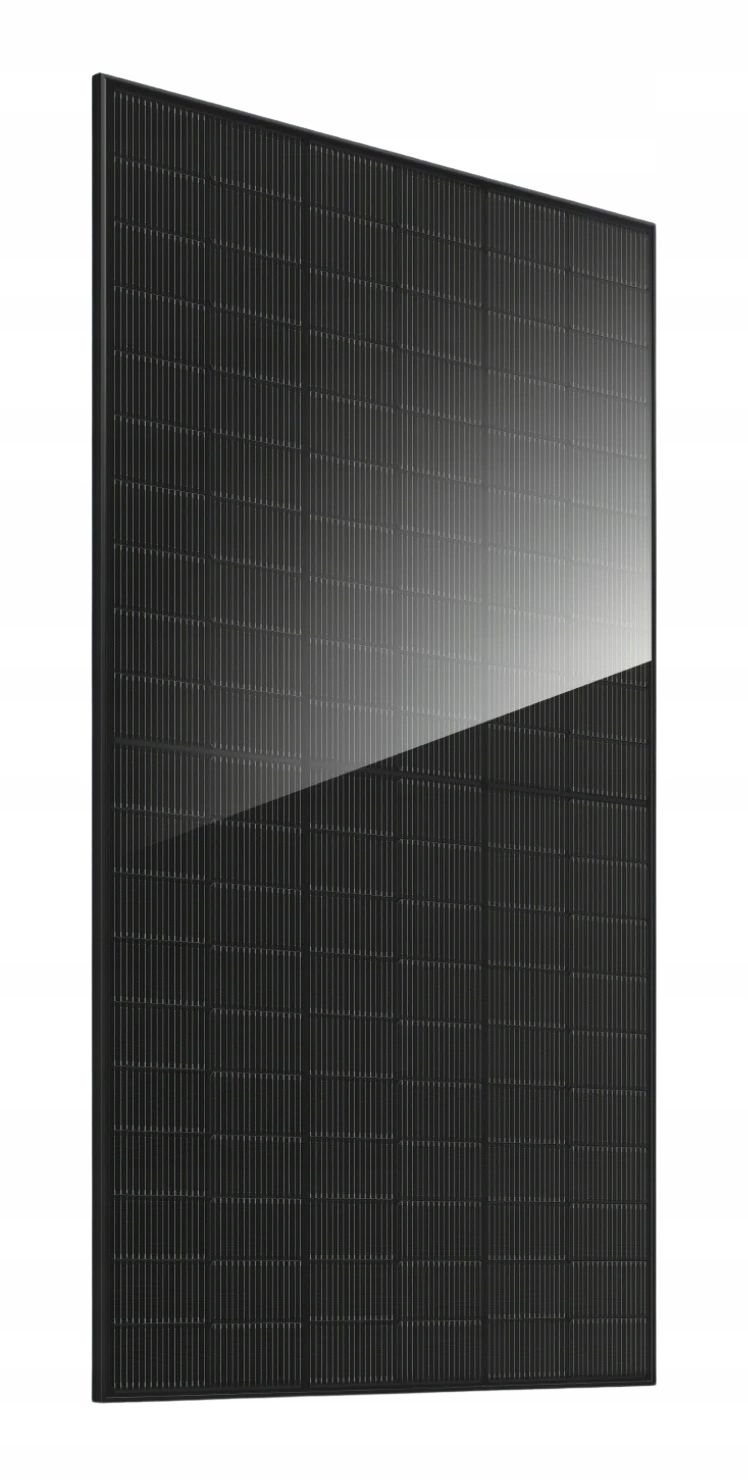

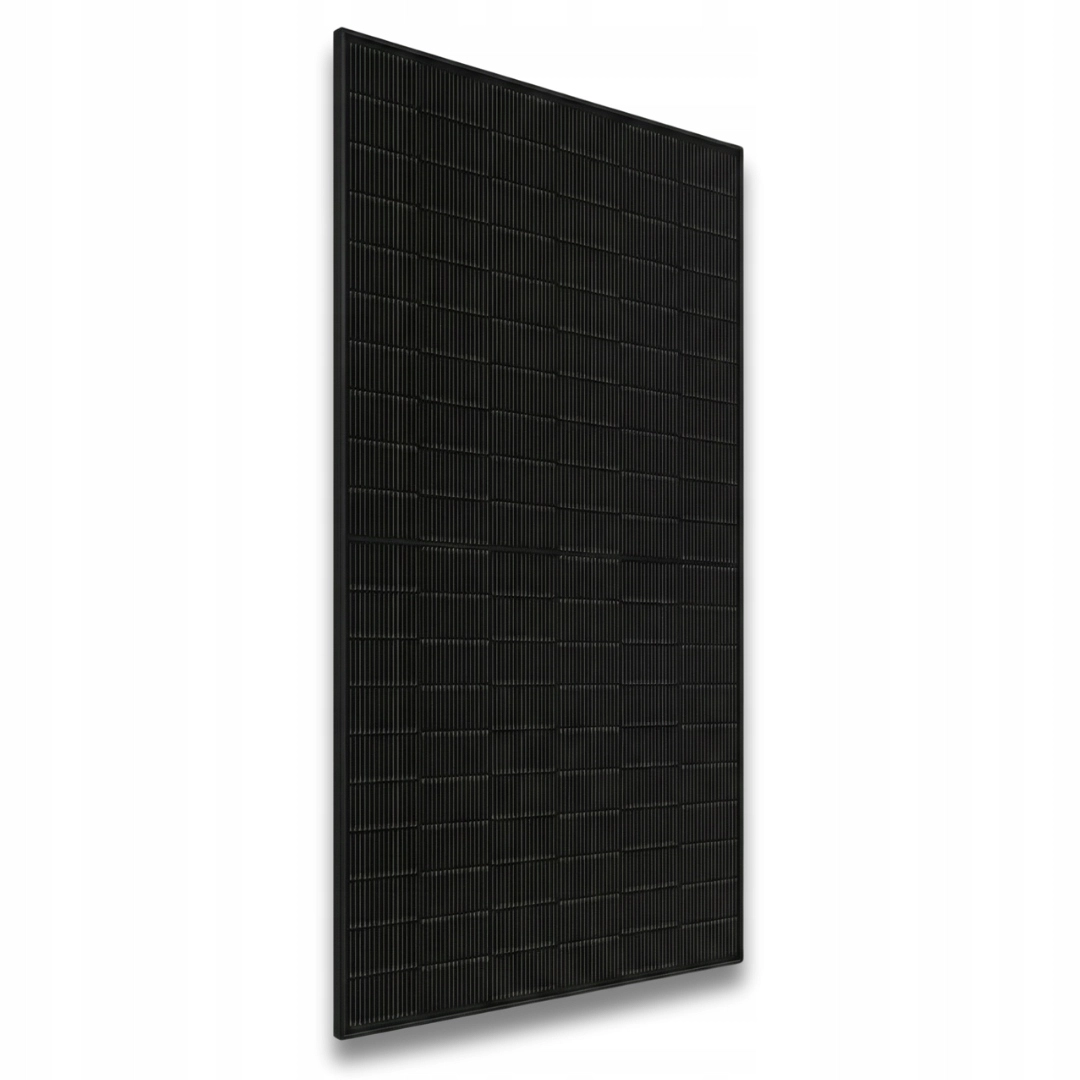

Panele JA Solar JAM60D41-500/LB — 20 sztuk

• Moc maksymalna (Pmax, STC): 500 W — łącznie 10 000 Wp
• Technologia ogniw: mono N-Type TOPCon, 16 BB, ogniwa połówkowe
• Bifacjalność: 80% ±10%, konstrukcja szkło–szkło 2,0 / 2,0 mm
• Sprawność modułu: 22,6%
• Vmp / Imp: 36,91 V / 13,55 A
• Voc / Isc: 43,85 V / 14,82 A
• Wymiary / waga: 1953 × 1134 × 30 mm / 27,3 kg (łącznie 546 kg)
• Obciążenie statyczne (przód / tył): 5400 Pa / 2400 Pa
• Spadek mocy: 1% w pierwszym roku, następnie 0,4% rocznie

Jak łączą się panele z falownikiem

Ten model ma dwa MPPT po jednym stringu, więc 20 modułów układa się w dwa stringi po 10 sztuk — po jednym na tracker. String z dziesięciu paneli daje napięcie jałowe około 438 V, czyli w środku zakresu MPPT 200–650 V i z zapasem do granicy 800 V, także w mroźny poranek, gdy napięcie rośnie. Przy rozbudowie trzeba pamiętać o tej strukturze: dokłada się całe stringi symetrycznie, a nie pojedyncze moduły.

Zabezpieczenia i nadzór

• Ograniczniki przepięć typu II po stronie DC i AC
• Ochrona przed odwrotną polaryzacją DC, przeciążeniem i zwarciem wyjścia AC
• Monitoring rezystancji izolacji DC, składowej stałej i prądu doziemnego
• Detekcja prądu różnicowego (RCD), zabezpieczenie antywyspowe, rozłącznik DC
• Ochrona termiczna i odłączenie odbiorów przy przepięciu
• BMS magazynu z ochroną przed przeładowaniem, głębokim rozładowaniem i przegrzaniem

Dla kogo jest ten zestaw

Dla domu o rocznym zużyciu 6–10 MWh, także z pompą ciepła — magazyn 16,08 kWh pokrywa typową dobę, a 12 kW mocy wystarcza na jednoczesną pracę pompy, indukcji i ładowarki. To zestaw dla kogoś, kto przechodzi na autokonsumpcję i chce zatrzymać energię z dnia w budynku, zamiast oddawać ją do sieci po niższej stawce. Jeśli planujesz instalację powyżej 18 kWp albo dwa magazyny naraz, właściwszym wyborem jest wariant z falownikiem 20 kW.

Pełna specyfikacja techniczna

Gwarancja i wsparcie

Falownik Deye objęty jest gwarancją producenta, której długość zależy od miejsca instalacji — szczegóły w polityce gwarancyjnej Deye i w karcie katalogowej dołączonej do produktu. Magazyn DiPower ma 5 lat gwarancji przy deklarowanych 6000 cyklach pracy. Panele JA Solar — 15 lat gwarancji produktowej i 30 lat gwarancji liniowej mocy. Jesteśmy oficjalnym dystrybutorem DiPower w Polsce i sami montujemy oferowane zestawy.

Najczęściej zadawane pytania

Czy falownik 12 kW udźwignie 10 kWp paneli?

Tak, i to jest właśnie sens tego doboru. Falownik przyjmuje do 18 000 W z PV, więc 10 000 Wp wykorzystuje go w około 55%, a stosunek DC/AC 0,83 to zakres, w którym instalacja pracuje najefektywniej. Zostaje też miejsce na dołożenie modułów bez wymiany urządzenia.

Ile energii da instalacja 10 kWp?

W polskich warunkach zwykle 9 500–10 500 kWh rocznie, zależnie od nachylenia, kierunku połaci i zacienienia. Panele bifacjalne dokładają kilka procent, jeśli montaż zapewnia prześwit i jasne podłoże.

Czym ten zestaw różni się od wersji z falownikiem 20 kW?

Magazyn i panele są identyczne. Różnica jest w falowniku: 12 kW ma 2 MPPT po jednym stringu, przyjmuje do 18 kWp i ładuje magazyn prądem 240 A. Wersja 20 kW ma 2 MPPT po dwa stringi, przyjmuje do 32 kWp i ładuje prądem 350 A — ma sens, gdy planujesz dużą rozbudowę paneli albo drugi magazyn.

Na jak długo wystarczy magazyn 16,08 kWh?

Typowy dom zużywa 8–12 kWh na dobę, więc pełny magazyn pokrywa dobę zwykłej pracy. Przy zasilaniu samych obwodów krytycznych — lodówka, oświetlenie, pompa CO, router — czas podtrzymania liczy się w dniach.

Co trzeba dokupić, żeby uruchomić instalację?

Konstrukcję montażową pod panele — dobiera się ją do rodzaju dachu lub gruntu i nie wchodzi w skład zestawu. Skrzynka rozdzielcza z zabezpieczeniami i przewody solarne z zaciśniętymi złączami MC4 są już w komplecie.

Czy magazyn można później rozbudować?

Tak, do 16 modułów połączonych równolegle, czyli 257,28 kWh. BMS komunikuje się z falownikiem po CAN 2.0, RS485 lub RS232 i obsługuje falowniki Deye, Growatt oraz Hoymiles.
