Zestaw Fotowoltaiczny Deye 10 kW + Magazyn Energii 28,68 kWh + Panele 10 kWp

Zestaw fotowoltaiczny 10 kWp z magazynem 28,68 kWh — Deye 10 kW + 2 × LVFU 14,34 kWh + JA Solar Full Black

Kompletna instalacja dla domu, który chce zatrzymać w budynku całą dzienną produkcję. Hybrydowy falownik Deye SUN-10K-SG05LP3, dwa wolnostojące magazyny LVFU 14,34 kWh i 20 paneli JA Solar 500 W Full Black o łącznej mocy 10 kWp. W komplecie rozdzielnica do złożenia, 100 metrów przewodu solarnego i złączki MC4.

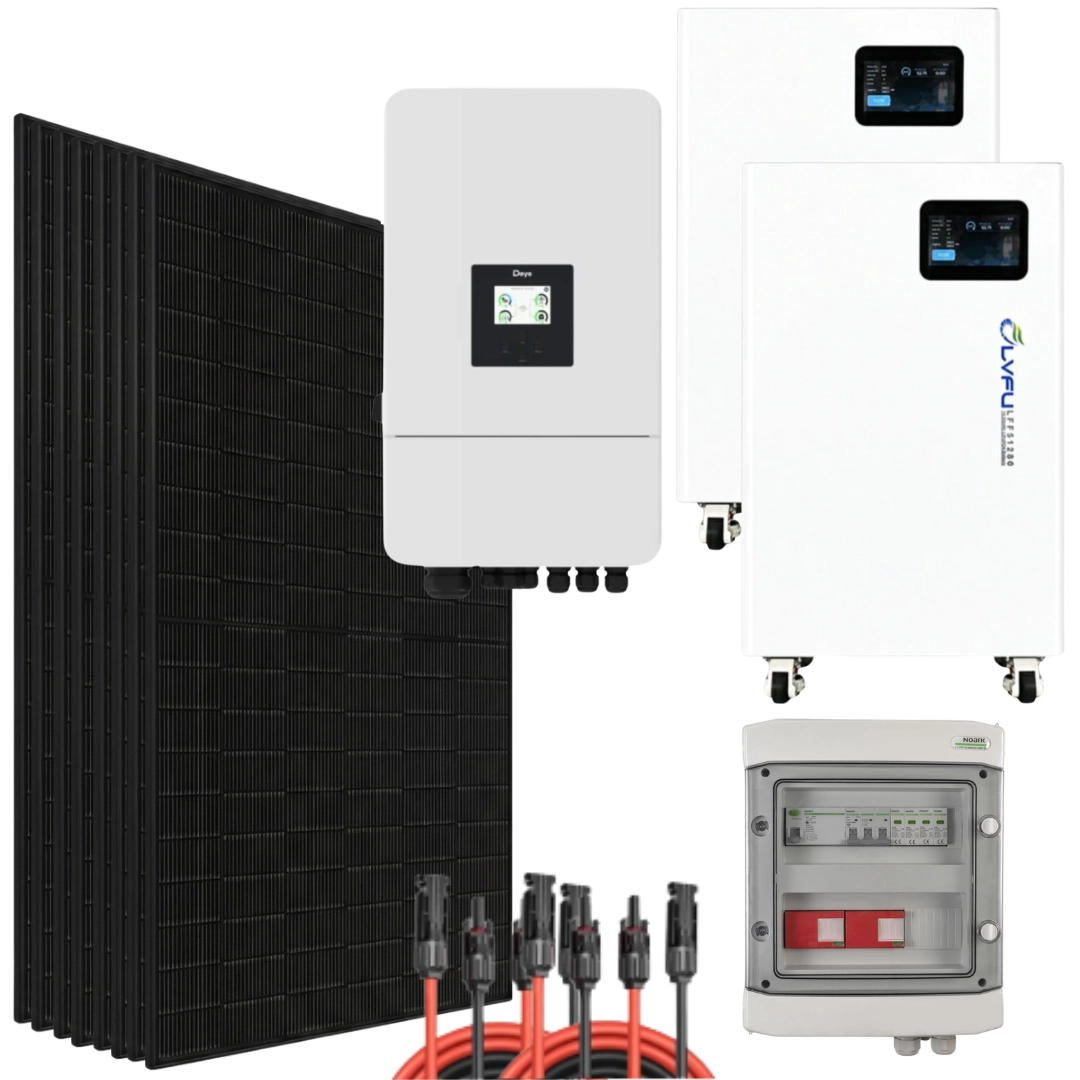

Skład zestawu

• 1 × falownik hybrydowy Deye SUN-10K-SG05LP3-EU — 10 kW, trójfazowy, niskonapięciowy
• 2 × magazyn energii LVFU LFF51280 — po 14,34 kWh i 280 Ah, LiFePO4, na kółkach, ekran dotykowy 7"
• 20 × panel JA Solar JAM60D41-500/LB — 500 Wp, N-Type, bifacial szkło–szkło, Full Black (razem 10 000 Wp)
• 1 × rozdzielnica — obudowa, ograniczniki przepięć, rozłączniki; komplet gotowy do złożenia
• Przewód solarny 4 × 25 m — łącznie 100 m
• Złączki MC4 — w komplecie

Dlaczego ten zestaw

• Proporcje pod dotację — 2,87 kWh magazynu na każdy kWp paneli, przy wymaganych 2.
• Doba energii w zapasie — 28,68 kWh pokrywa zużycie typowego domu od wieczora do rana, także z pompą ciepła.
• Bez formalności budowlanych — magazyn poniżej progu 30 kWh.
• Stosunek DC/AC 1,0 — 10 kWp paneli na falowniku 10 kW, bez obcinania produkcji.
• Łagodna praca baterii — prąd falownika rozkłada się na dwa moduły, każdy pracuje na ułamku swojej wydajności 200 A.
• Zasilanie awaryjne — praca off-grid, moc szczytowa 2 × znamionowej przez 10 s, złącze GEN pod agregat.
• 100% obciążenia asymetrycznego — istotne przy pompie ciepła i ładowarce samochodu.
• Ekran dotykowy na każdej baterii — stan naładowania i alarmy bez laptopa.
• Baterie na kółkach — bez kotwienia i konstrukcji, wjeżdżają do pomieszczenia technicznego.
• Elektryka DC w komplecie — rozdzielnica, 100 m przewodu i złączki MC4.

Parametry techniczne zestawu

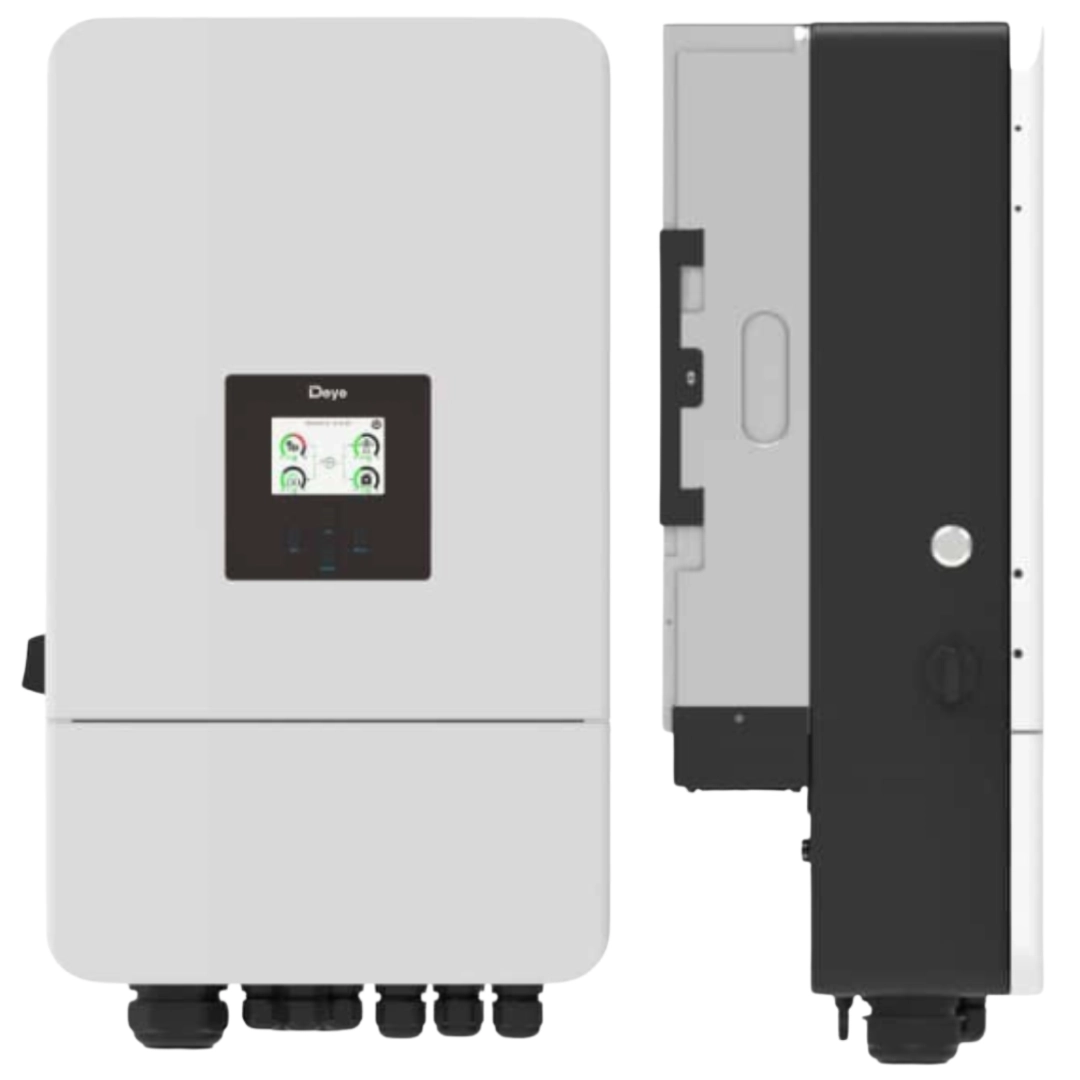

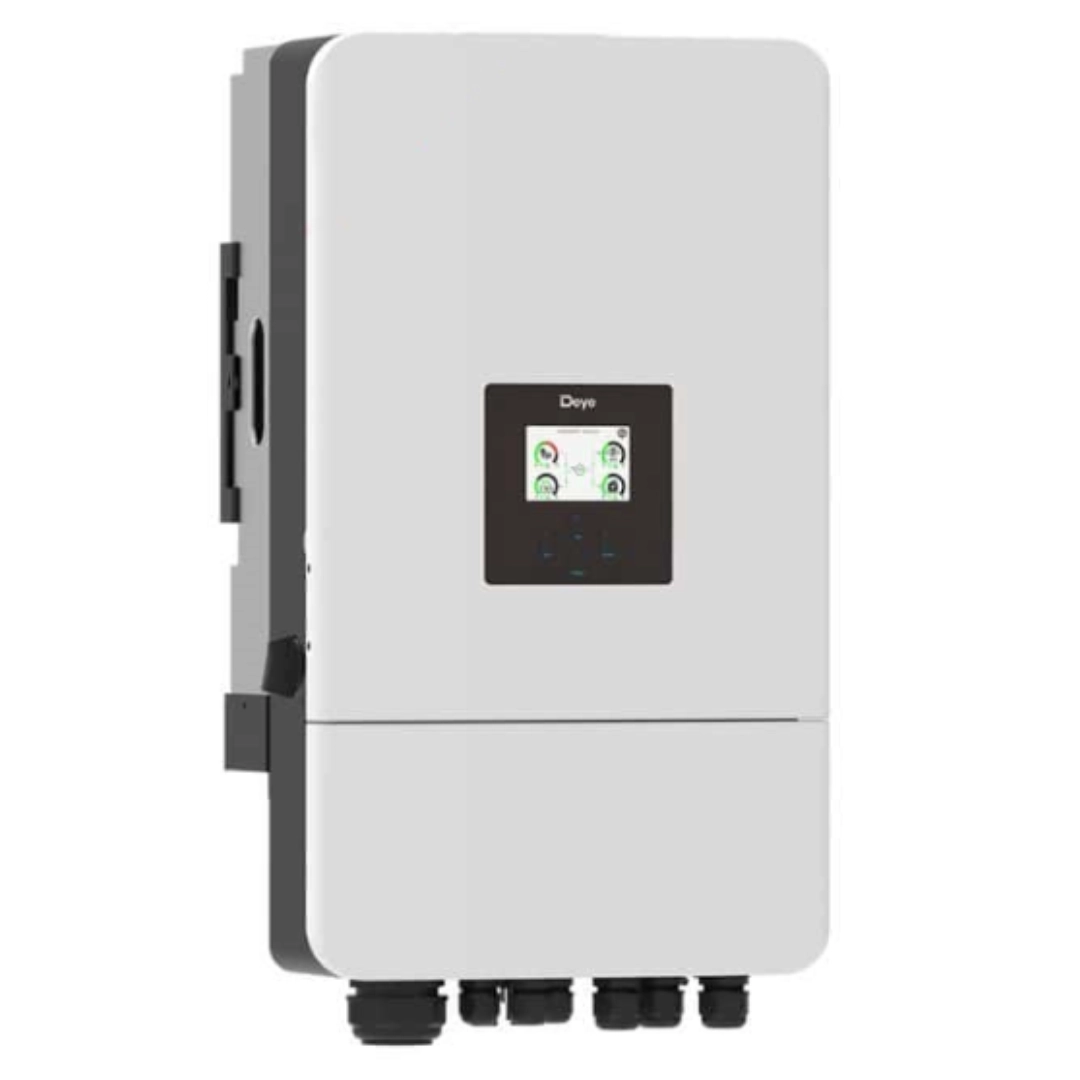

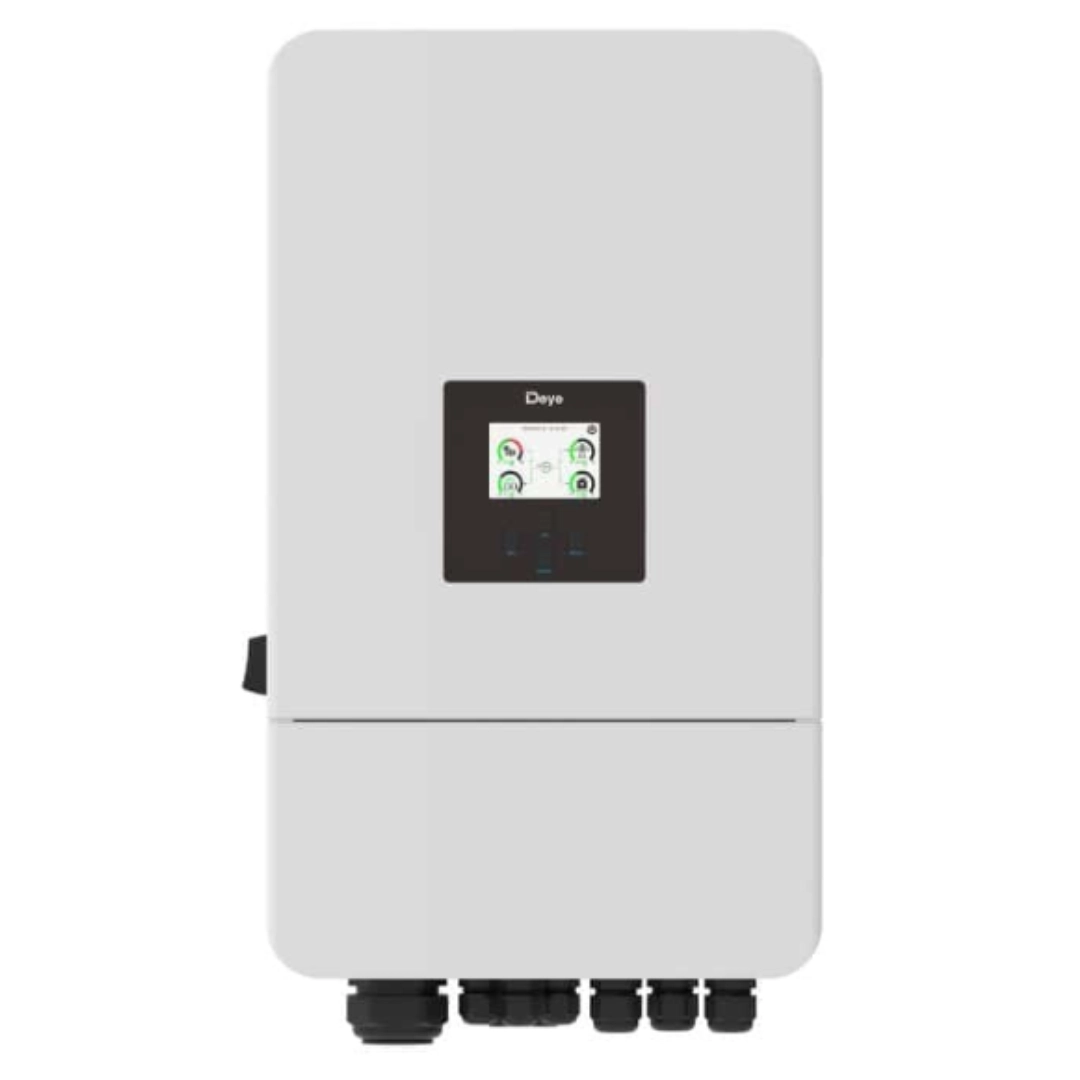

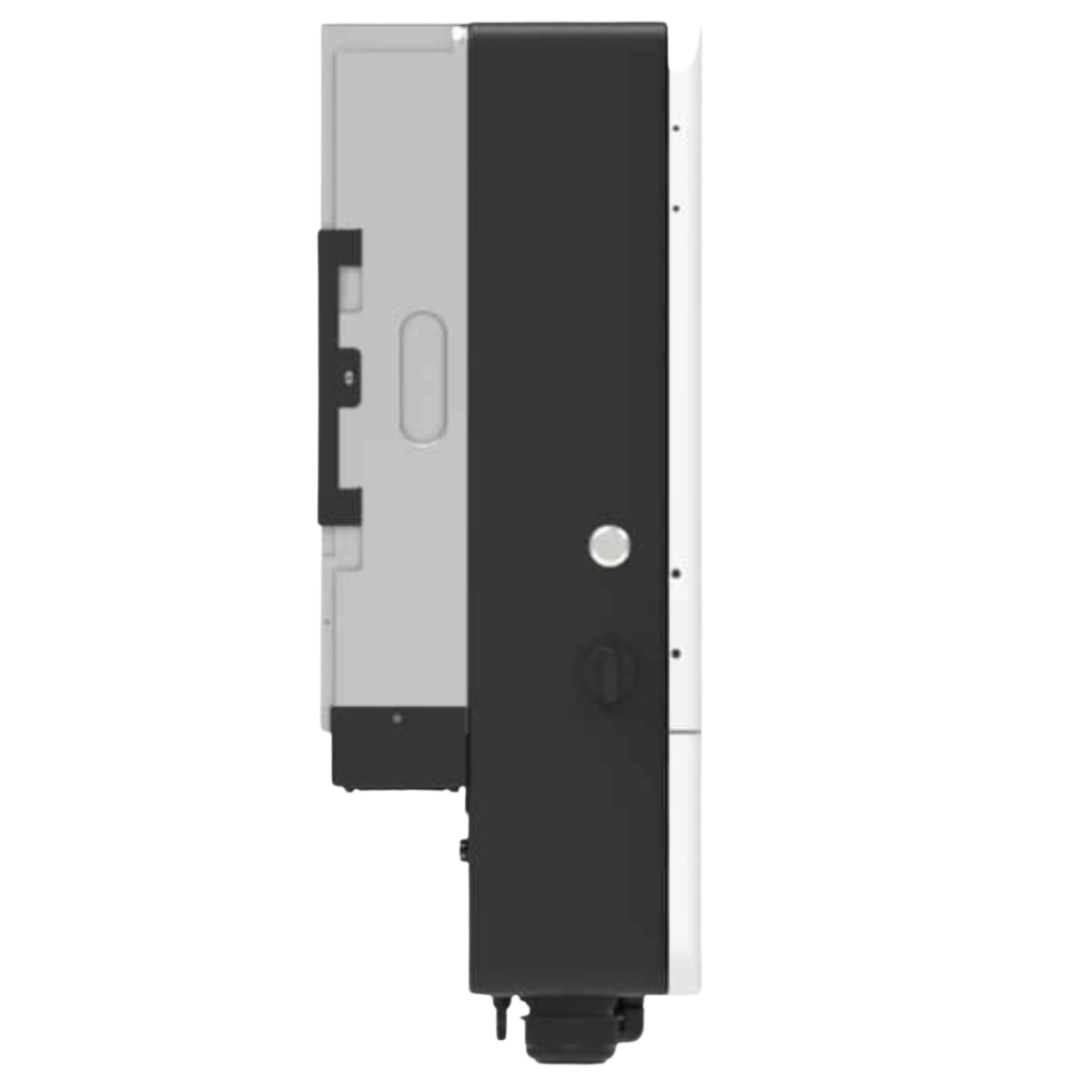

Falownik hybrydowy Deye SUN-10K-SG05LP3-EU

• Moc znamionowa AC: 10 000 W (maks. moc pozorna 11 000 VA)
• Maks. moc PV (DC): 15 000 W
• Maks. napięcie PV: 800 V
• Liczba MPPT / stringów: 2 MPPT / 1 + 1
• Zakres napięcia MPPT: 200–650 V
• Maks. prąd ładowania i rozładowania baterii: 210 A
• Zakres napięcia baterii: 40–60 V
• Maks. prąd przejścia AC (sieć → odbiory): 45 A
• Sprawność maks. / europejska / MPPT: 97,6% / 97,0% / powyżej 99%
• Stopień ochrony: IP65
• Wymiary / waga: 386 × 660 × 253 mm / 35,2 kg

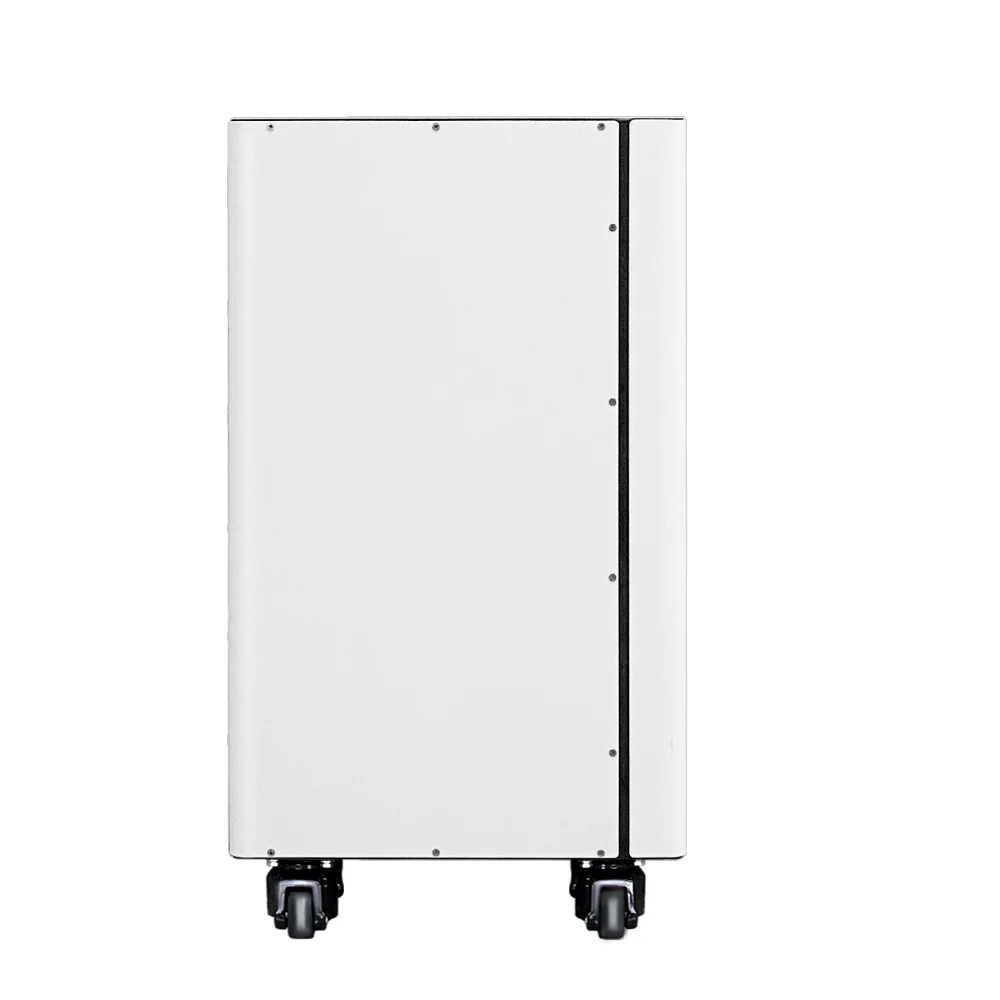

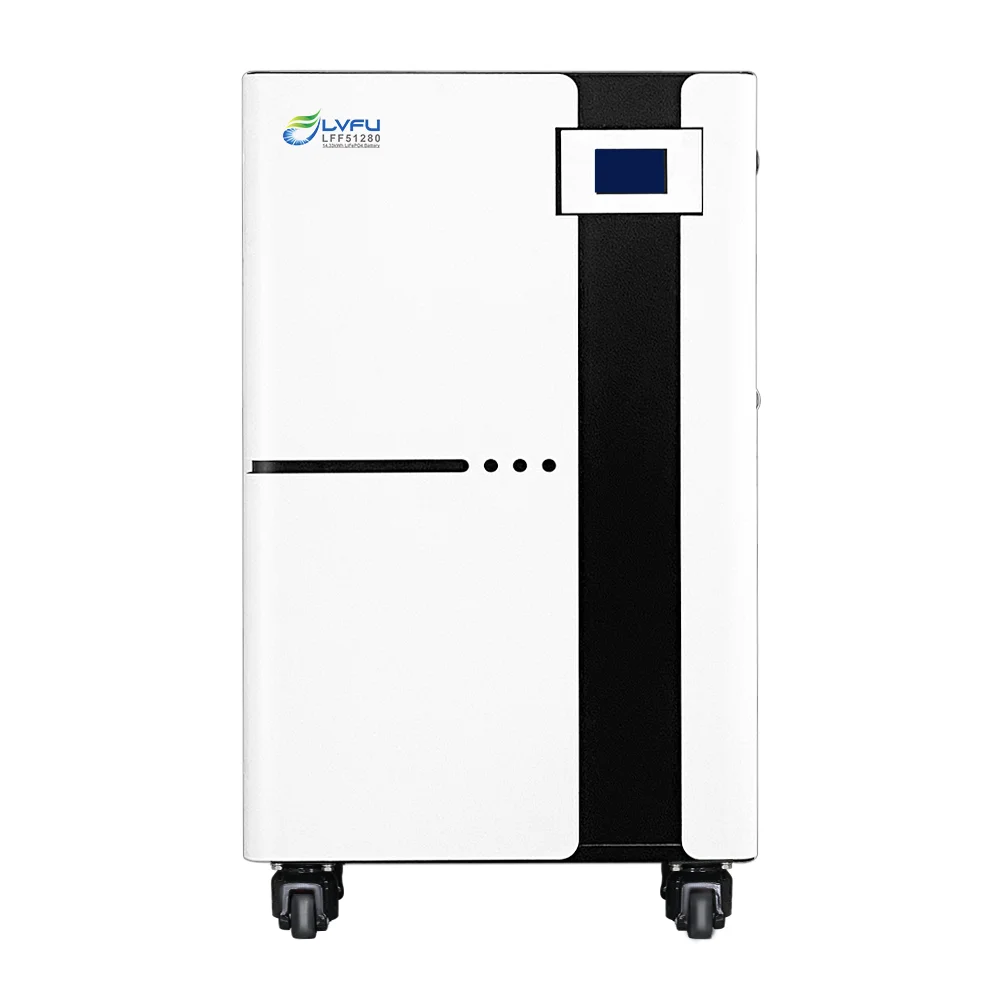

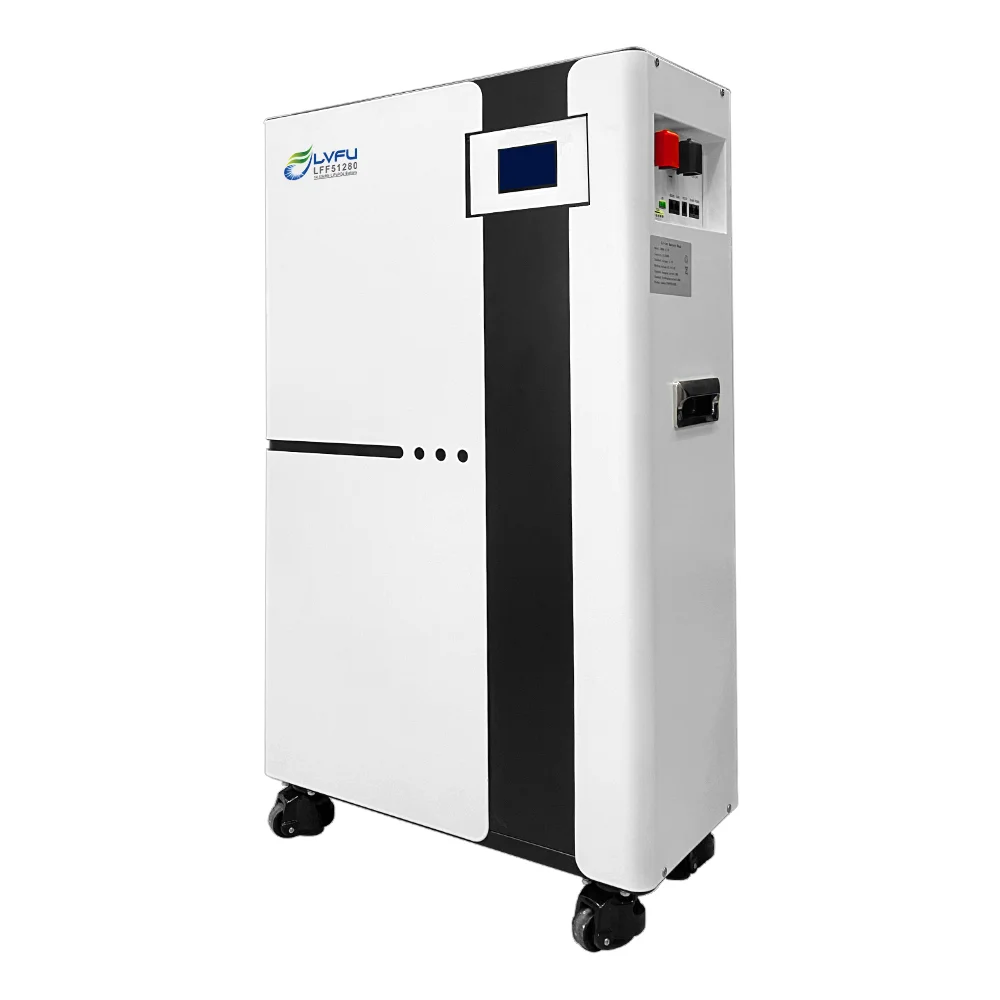

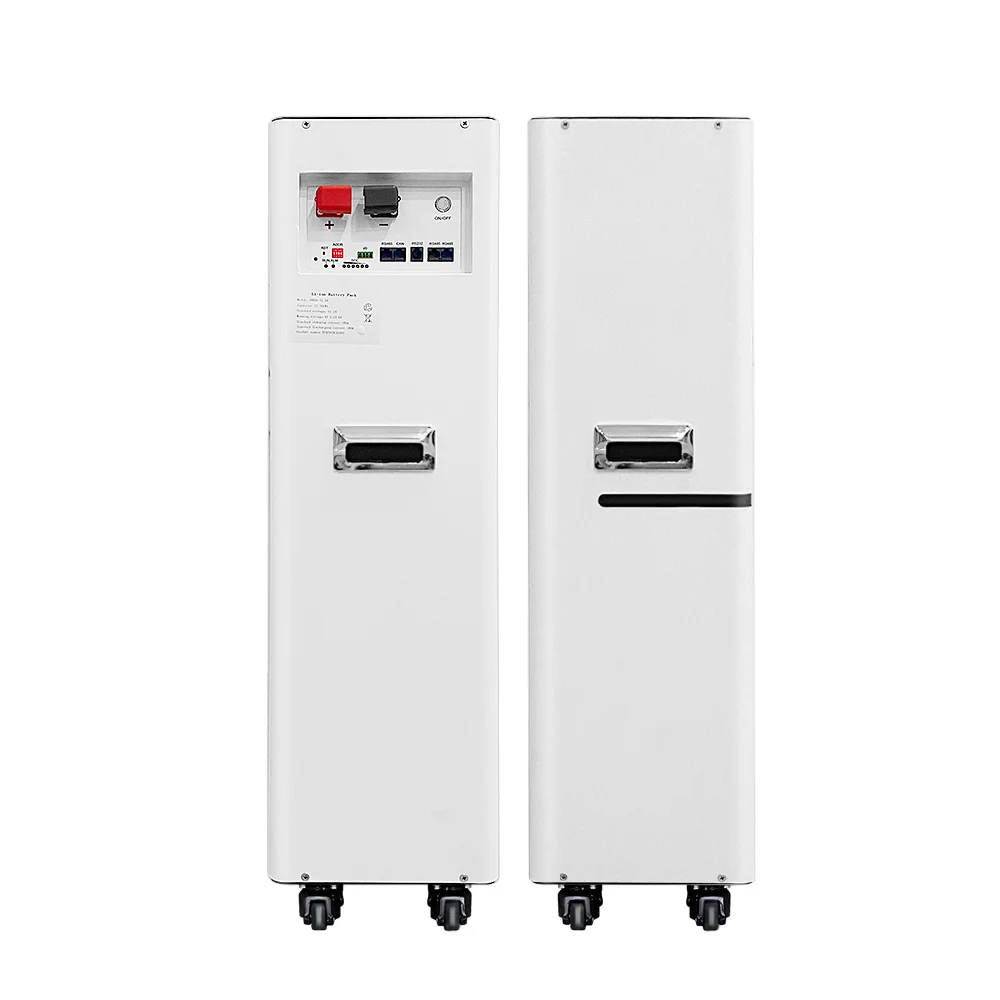

Magazyn energii LVFU LFF51280 — 2 sztuki

• Energia znamionowa: 14,34 kWh każdy, 28,68 kWh łącznie
• Pojemność: 280 Ah każdy, 560 Ah łącznie
• Napięcie znamionowe / zakres: 51,2 V / 44–57,6 V
• Chemia ogniw: LiFePO4
• Maks. prąd ładowania / rozładowania: 200 A / 200 A na moduł
• Rozbudowa: do 16 modułów równolegle (229,44 kWh)
• Komunikacja: CAN, RS485, RS232
• Temperatura ładowania / rozładowania: 0–55 °C / -20–55 °C
• Montaż: wolnostojący, wewnątrz budynku, na kółkach
• Wymiary / waga: 544 × 315 × 888,5 mm / 133 kg każdy

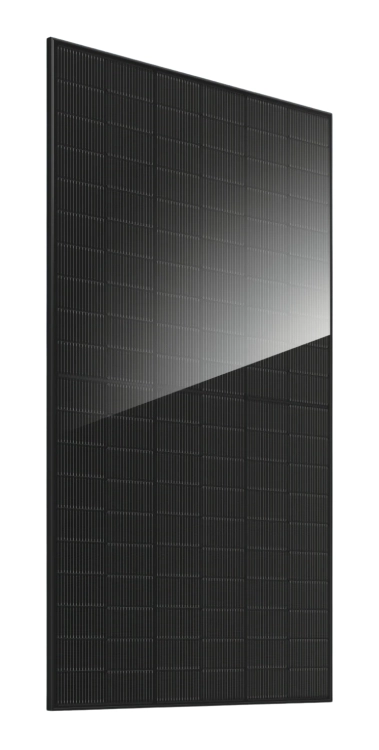

Panele JA Solar JAM60D41-500/LB — 20 sztuk

• Moc maksymalna (Pmax, STC): 500 W, łącznie 10 000 Wp
• Technologia: mono N-Type TOPCon, ogniwa połówkowe, 16 BB
• Bifacjalność: 80% ±10%, szkło–szkło 2,0 / 2,0 mm
• Sprawność modułu: 22,6%
• Vmp / Imp: 36,91 V / 13,55 A
• Voc / Isc: 43,85 V / 14,82 A
• Wymiary / waga: 1953 × 1134 × 30 mm / 27,3 kg (łącznie 546 kg)
• Obciążenie statyczne (przód / tył): 5400 Pa / 2400 Pa
• Spadek mocy: 1% w pierwszym roku, następnie 0,4% rocznie

Jak połączyć panele z falownikiem

Panele układa się w dwa stringi po 10 sztuk, po jednym na każdy MPPT. Napięcie pracy stringa to około 369 V, czyli środek zakresu MPPT 200–650 V, a napięcie jałowe około 438 V zostawia duży zapas do granicy 800 V, także w mroźny poranek. Falownik przyjmie do 15 kWp, więc instalację można później powiększyć bez jego wymiany.

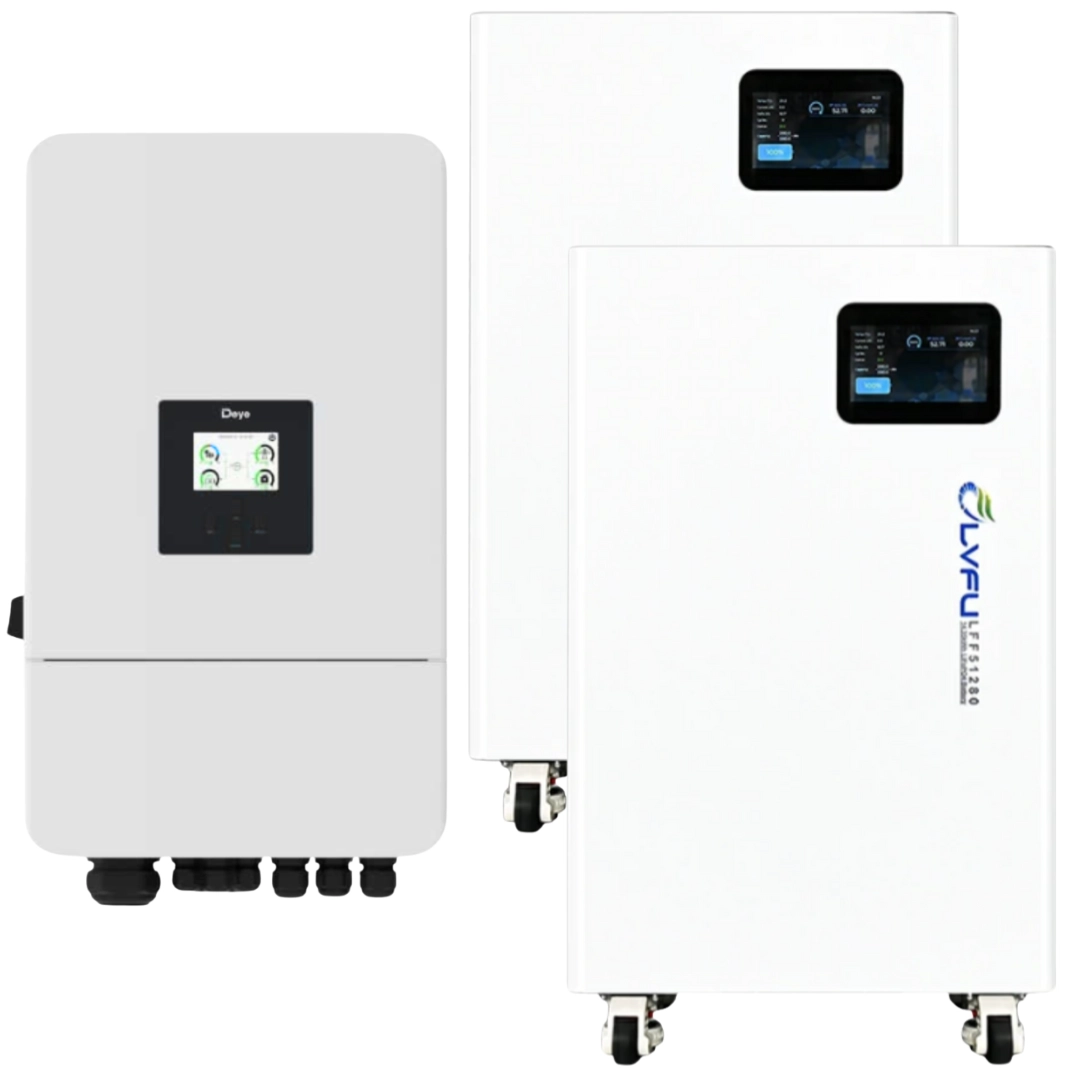

Jak pracuje magazyn 28,68 kWh

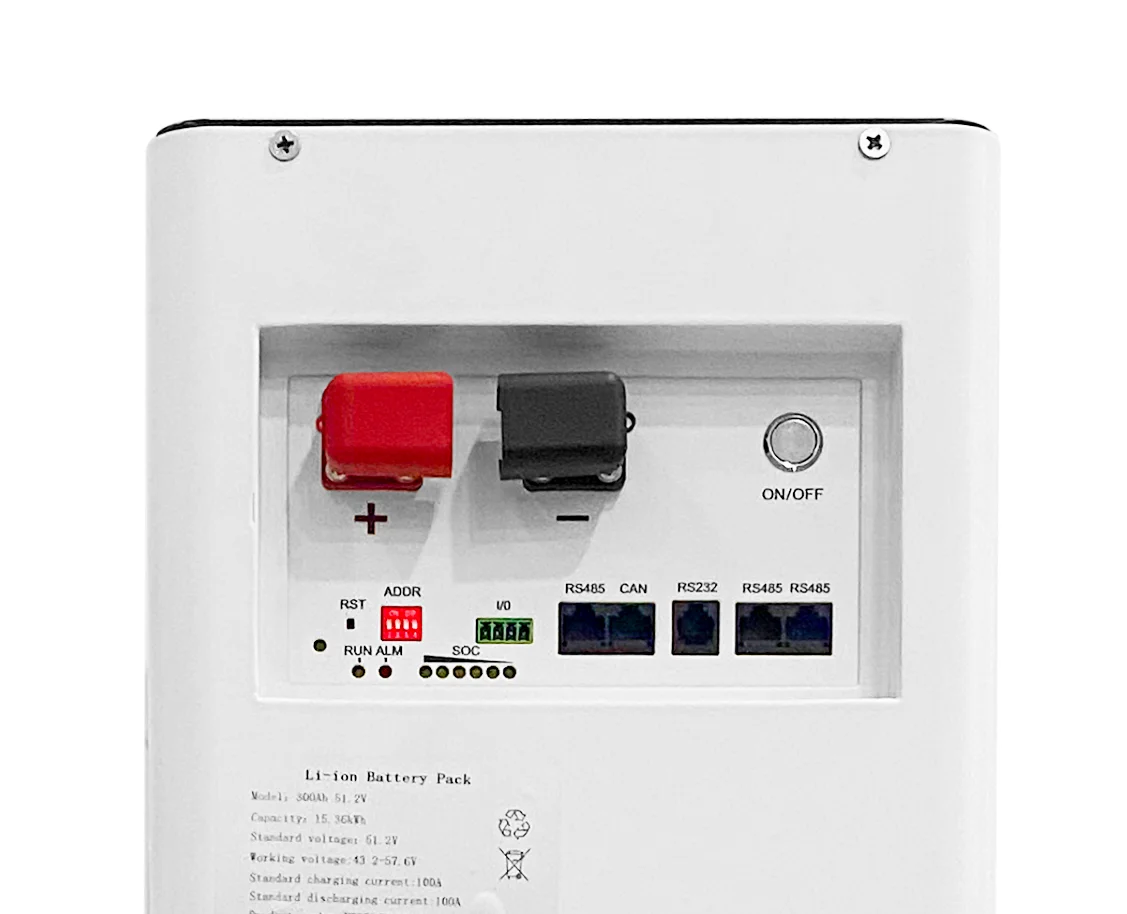

Oba moduły łączy się równolegle, a komunikację prowadzi się kaskadowo: każdy dostaje adres na przełączniku DIP, jeden pracuje jako nadrzędny i rozmawia z falownikiem po CAN. Falownik widzi je jako jeden magazyn. Ładuje i rozładowuje prądem do 210 A, czyli ok. 10,75 kW, a każda z baterii pracuje przy tym na nieco ponad połowie swojej wydajności — to mniejsze nagrzewanie ogniw i płytsze cykle przy tym samym zużyciu.

Zabezpieczenia i nadzór

• Ograniczniki przepięć i rozłączniki w rozdzielnicy z zestawu
• Ochrona przed odwrotną polaryzacją DC, przeciążeniem i zwarciem wyjścia AC
• Kontrola rezystancji izolacji i prądu upływu, zabezpieczenie antywyspowe
• BMS każdego magazynu z ochroną przed przeładowaniem, głębokim rozładowaniem i przegrzaniem
• Monitoring produkcji, poboru i stanu naładowania w aplikacji

Pełna specyfikacja techniczna

Najczęściej zadawane pytania

Czy ten zestaw kwalifikuje się do programu Przydomowe Magazyny Energii?

Spełnia warunki dotyczące sprzętu: magazyn 28,68 kWh to ponad dwukrotność mocy paneli 10 kWp i ponad wymagane minimum 10 kWh, a falownik pracuje wyspowo. Wniosek składa się po montażu i przyłączeniu instalacji do sieci, z fakturami i zaświadczeniem operatora. Przed złożeniem sprawdź aktualny regulamin naboru NFOŚiGW.

Dlaczego dwa magazyny po 14,34 kWh, a nie jeden większy?

Dwa moduły dają 28,68 kWh — wystarczająco, żeby spełnić warunek dwukrotności przy 10 kWp, i wciąż poniżej progu 30 kWh. Do tego każdy z nich pracuje lżej, bo prąd falownika dzieli się na pół.

Ile energii wyprodukuje instalacja 10 kWp?

W polskich warunkach zwykle 9 500–10 500 kWh rocznie, zależnie od kierunku i nachylenia połaci oraz zacienienia.

Co trzeba dokupić, żeby uruchomić instalację?

Konstrukcję montażową pod panele — dobiera się ją do rodzaju dachu lub gruntu. Rozdzielnica, przewody solarne i złączki MC4 są już w zestawie. Instalację powinien wykonać uprawniony elektryk.

Czy magazyn można później rozbudować?

Tak, do 16 modułów LVFU równolegle. Pamiętaj tylko, że trzeci moduł przekroczy próg 30 kWh, od którego magazyn wymaga zgłoszenia.
